CAD作圖完成后,為了方便觀察或者貼合實際的視角,往往要進行坐標系旋轉,那么坐標系旋轉的方法有幾種呢?下面小編來簡單介紹一下。以下面三維圖形為例。

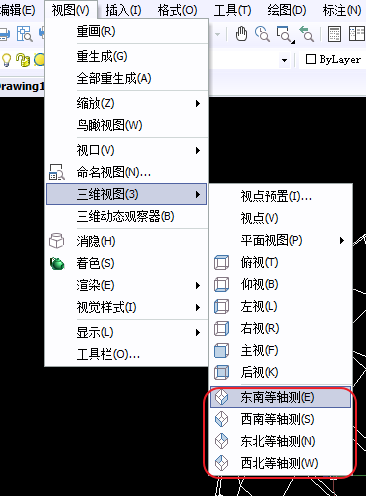

  第一種:利用等軸測視角。繪制完成后我們可以在視圖”->”三維視圖”->東南等軸測/西南等軸測/東北東北等軸測/東南等軸測,這四種軸測圖是視角中觀察,這樣可以快速的看到圖形的正視圖、左視圖和俯視圖的效果。

CAD怎樣旋轉圖形旋轉坐標系

  第二種,右鍵圖形空白處,選擇平移,然后再在空白處右鍵,選擇“三維動態觀察器,這樣就可以隨意的旋轉圖形,從不同位置觀察三維效果。

 CAD怎樣旋轉圖形旋轉坐標系

CAD怎樣旋轉圖形旋轉坐標系

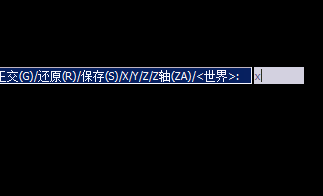

  第三種,輸入命令符“UCS”坐標系管理命令符,然后選擇X/Y/Z,然后輸入角度,這個的意思是要圍繞XYZ的一個軸旋轉多少度的意思。

CAD怎樣旋轉圖形旋轉坐標系

CAD怎樣旋轉圖形旋轉坐標系

      這三種方法都可以快速地旋轉坐標系,有時為了更好的觀察可以組合使用。
