CAD三維建模常使用的建模方法一般有拉伸面,旋轉面,旋轉網格、掃掠幾種,其中掃掠一般針對不規則線段的建模,可以使圖形沿著指定的軌跡移動,生成三維模型,可以用來建立管道、螺絲等實體。

  下面我們以一個簡單的例子來介紹掃掠怎樣使用。

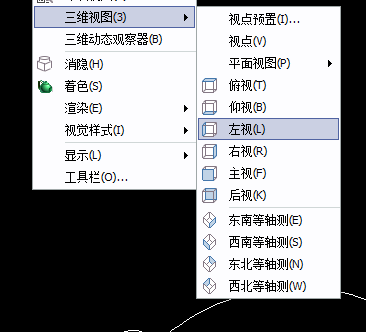

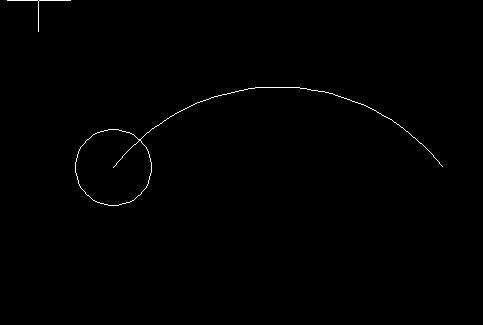

  我們打開視圖工具欄,選擇下拉菜單中的三維視圖,選擇左視圖。然后畫一段弧線。然后輸入命令符”UCS”,輸入“V”,以當前坐標軸為視角作圖。畫一個與弧線垂直的圓。

CAD掃瓊命令使用方法

CAD掃瓊命令使用方法

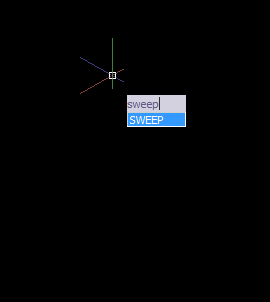

  我們再將視角轉為東南等軸測。輸入掃掠命令符命令“sweep”。

CAD掃瓊命令使用方法

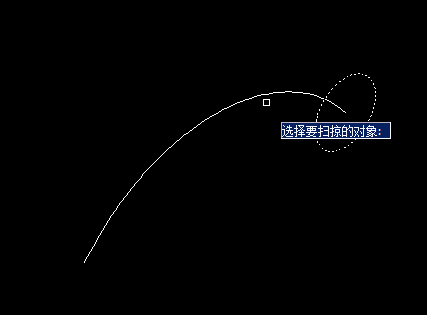

  選擇圓為掃掠對象,右鍵,然后選擇弧線為掃掠軌跡,確認。

CAD掃瓊命令使用方法

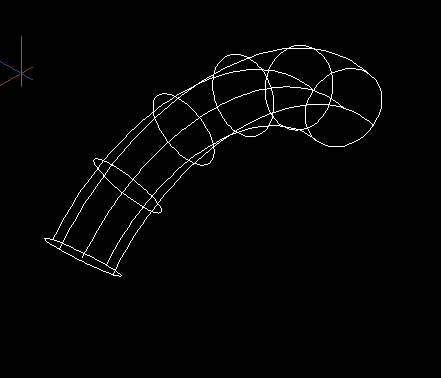

  可以看到,圓圍繞著弧線移動,生成了類似管道一部分的三維圖形。

CAD掃瓊命令使用方法

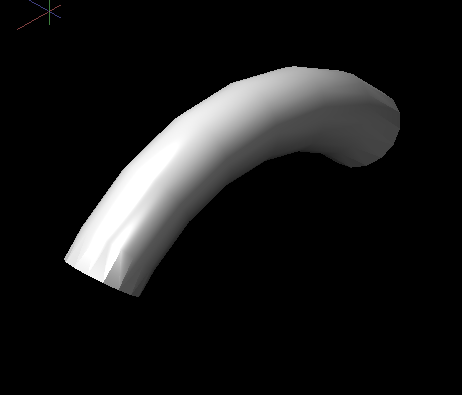

  我們可以渲染一下可以顯得更直觀。

CAD掃瓊命令使用方法

      所以掃掠中,一是要選擇要掃掠的對象,我們可以將掃掠粗淺的理解為,選擇一條形狀確定的管子,圍繞著一條鐵線(軌跡)套上去。選擇掃掠對象就是旋轉那種形狀的管子,然后選擇軌跡,軌跡就是要怎樣的的鐵線,先直線后彎曲的還是旋轉的。根據需要建立出自己想要的三維圖形。
