CAD如何通過二維對象拉伸獲得三維實體

在三維造型中，許多結構復雜的實體模型，僅使用前面的基本實體工具是無法實現的。這時就需要通過線繪制好的二維圖形，然后使用“拉伸”命令將二維圖形轉換為三維實體。

拉伸命令的啟動方法如下。

下拉菜單：選擇“繪圖>實體>拉伸”命令；

“建?！惫ぞ邫冢骸袄臁卑粹o ；

命令名：EXTRUDE↙。

啟動命令后，命令行顯示：

命令: extrude

當前線框密度:  ISOLINES=10

選擇要拉伸的對象:               （選擇已經繪制好的二維圖形為拉伸對象）

選擇要拉伸的對象:          （繼續選擇拉伸對象或按“Enter”鍵結束選擇）

指定拉伸的高度或 [方向(D)/路徑(P)/傾斜角(T)]:（指定拉伸高度或拉伸方法）

命令行中選項說明如下。

（1）在“選擇要拉伸的對象”命令行中，拉伸的對象可以為封閉的多段線、多邊形、矩形、圓、封閉樣條曲線和面域?qū)ο蟮取?/p>

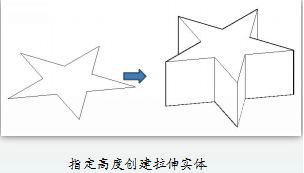

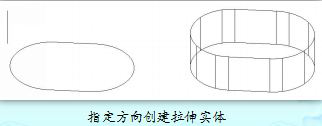

（2）在“指定拉伸的高度或[方向（D）/路徑（P）/傾斜角（T）]”命令行中，有4個命令選項，分別表示4種拉伸實體的方法?！爸付ɡ斓母叨取弊舆x項是選擇拉伸命令后的默認選項，主要是通過輸入拉伸高度來創建實體如圖1?！胺较颉弊舆x項是通過確認兩點來指定拉伸的方向和長度，如圖2

圖1

圖2

（3）“路徑”子選項是指將拉伸平面通過指定的路徑來拉伸實體。拉伸對象和路徑不能共面，如圖3

圖3

（4）“傾斜角”子選項主要用于拉伸有傾斜角度的實體。默認情況下，拉伸實體的傾斜角度為0度，當在拉伸時指定角度后，實體將以拉伸對象為基準向內或向外傾斜角度，如圖4

圖4
