CAD陣列怎么設置距離
陣列圖形對象可以按照一定的排列規律一次復制出多個對象。在我們繪圖中，除了要復制對象，還要調整復制對象之間的距離來滿足繪圖需求，那么怎么設置陣列的距離呢？
有以下方法：
方法一：

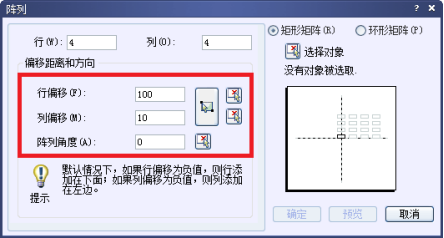

在命令行輸入 _array 命令，就會彈出陣列對話框，在偏移距離和方向里面設置想要的距離偏移量即可，如圖1
圖1
方法二：
在繪圖區中，鼠標單擊選中要陣列設置距離的對象，命令行就會顯示“指定列數之間的距離”，我們可以在里面輸入設置陣列距離數值就可以啦！，如圖2
圖2
推薦閱讀：CAD如何找回丟失文件
