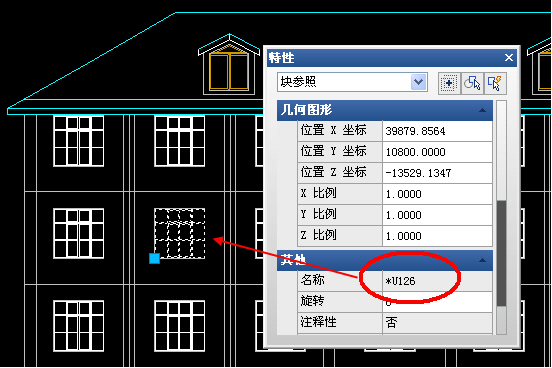

在我們使用CAD在一些建筑、電氣等專業的圖中經常會看一些以“*XXX”為名稱的圖塊，參考下圖。
當我們在這個圖塊上雙擊時都無法編輯，還有一些圖紙利用這種圖塊來加密，做成這樣名稱的多重插入塊，不僅無法雙擊直接編輯，我們連炸開都做不到。
那么這種的圖塊是怎么被創建的呢？這又有什么作用？如果我先編輯這種圖塊該如何操作？
CAD圖中的名稱為“*XXX”的圖塊被稱為匿名塊，也有別名叫無名塊的。這樣的圖塊用一般的CAD命令是沒辦法創建的，這是利用CAD在二次開發程序時創建的，就是一些專業的軟件或是工具創建的。
我們簡單來說，拿上圖的例子，圖中的窗戶只有一個原始的文件，但是在圖中這樣的形式的門窗可以有多個不同的尺寸，如果用普通塊插入的話，就需要改一個門窗的尺寸，其他門窗就會隨之改變，但是我們用匿名塊是，每個圖塊都是分別獨立的，不會出現那樣的問題。
除此之外，匿名塊的本身不會在圖中保留塊定義，可以直接刪除，沒必要清理。
