在CAD的使用過程中，有時候需要要用到大量坐標的提取，如果單純的去手動一個個的提取，將花費大量的時間和精力，而且還容易出錯。


我們就來簡單的闡述下CAD中批量提取坐標的方法。


我們打開我們的中望CAD， 利用list工具來提取我們的坐標。

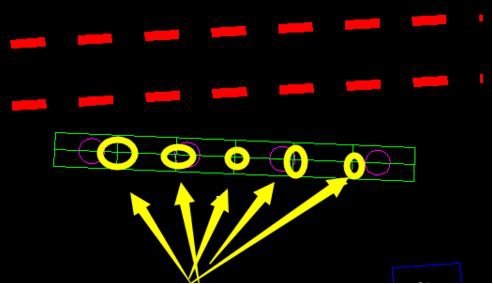

首先，如圖所示，根據要求，需要提取這5個點的坐標。

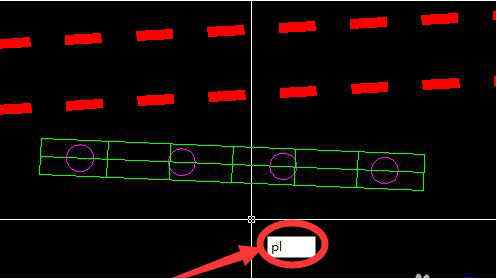

輸入多線段命令“pl”，回車。

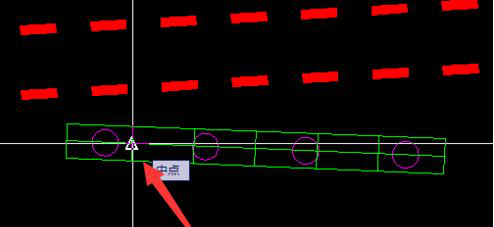

按照順序，利用多線段工具，挨個點取5個點。

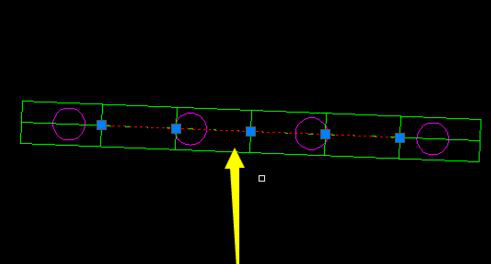

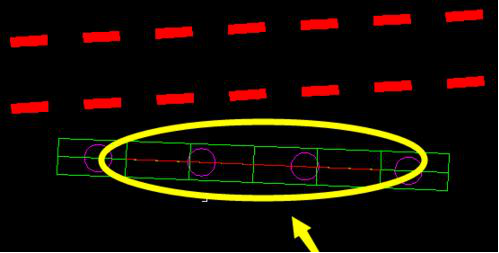

選中這條多線段。

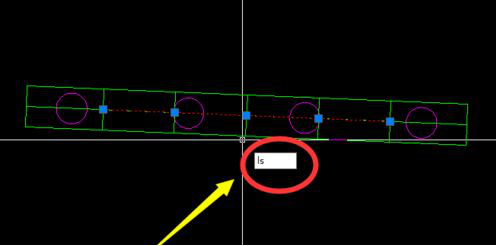

輸入命令“l(fā)ist”，回車。



在彈出的對話框中，可以看見剛剛提取的5個點坐標。
