我們在CAD繪制或是設計的時候，會常常繪制很多相互垂直的直線，但是由我們自己手動去繪制就會比較困難畫出十分垂直的兩條線，我們?nèi)绻胍挚煊趾玫漠嫵鰜碛惺裁纯旖莸霓k法方式呢？
我們來看看下面的方法吧，

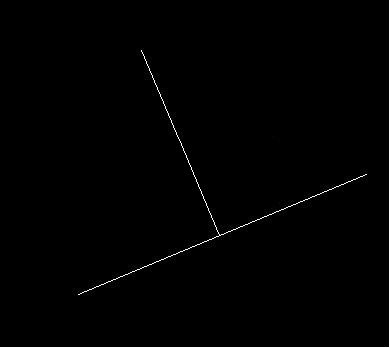

1. 首先我們在中望CAD的繪圖區域用直線命令任意的一條線段，然后回車，在重復直線命令，我們制定直線的第一點，同時我們按住鼠標的右鍵和shift鍵，然后選擇直線的垂直線的第二點就會自用的捕捉到線段的垂足點，在垂足點點擊我們的鼠標左邊，既可以完成垂線的繪制，參考我們下圖。

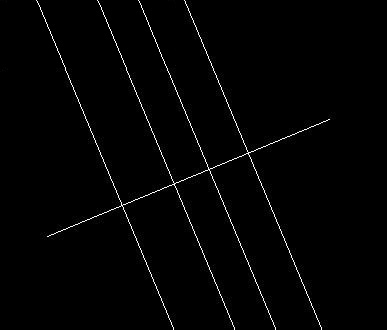

2.在繪制去榆中用直線命令隨意的畫出一條線段，在我們的命令行中輸入【XL】即為構造線的快捷鍵，回車后繼續輸入【A】角度快捷鍵，回車后輸入【R】參照，回車，根據命令翰的提示，我們【選擇直線對象】，我們選擇繪制的傾斜直線，又提示【輸入構造線的角度】， 我們直接輸入【90】即為垂直角度，回車之后把構造線定到線段上，完成垂直的繪制，可以參考下面的步驟示圖：
最后我們就可以快速的繪制出我們的垂直線段啦
