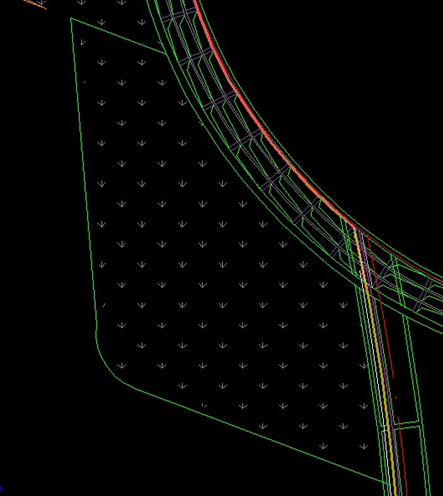

在形狀比較復雜（有直線和弧線在一起）的時候，如果原先沒有描好邊界線，要計算面積，則要使用多段線命令來描好邊界線，再用求面積命令并選對象來求得已描好的圖形的面積。以如下圖形實例：

1) 輸入pl，按空格執行

2)一般選擇左下角（形成一個習慣以免最后忘記從哪里開始點的）點第一點

3)當后面要描是直線時，直接一個一個點擊各個轉角點

4) 當要描的是圓弧時，輸入a，空格，轉為畫弧線模式，再輸入s，空格，

采用經過第二點的方式來畫弧線（一般這是最為方便的），點擊弧線中段的某一個交點（當沒有交點時，設置自動捕捉里面的中點要選中，以便選擇弧線的中點作為第二點）為第二點，

再點弧線的另一端點，就描好了這一段弧線

（這是圓弧的，有時不是圓弧，就暫且按圓弧一小段一小段盡量貼近的方式描過去）。

5) 當后面的還是圓弧時，繼續輸入s，空格，重復畫弧線。

6) 當后面是直線時，輸入字母l，空格，轉為描直線模式。

（轉為直線時，一定要前一段弧線已經畫完才能轉換，不然還在畫弧線當中cad不能理解該輸入的參數，當已經輸錯時，按一下Esc鍵可退出這一個參數的輸入）。

7) 有時覺得前一段線（直線弧線均同）不滿意時，輸入u，空格，可取消前一段線，

重復輸入u和空格，可一段一段往前取消，退回去，而不用全部重來。

8)畫完最后一段時，應點回最初開始的那一點，輸入c，空格，封閉該區間，這樣，就描好了一整個區域的邊界線。可以用面積命令aa來求面積了。

面積命令：

輸入aa，空格，輸入o，空格（求對象的面積），選擇剛畫好的邊界線，對象的面積和周長就出來了。

注意：求得的數值為按cad圖形上圖形的尺寸來的，普通平面圖尺寸是毫米，因此面積數值應該將小數點前移6位方為平方米數值。當有些圖（如有些總平圖）直接以m為單位時，求得的面積就是m2，小數點不用前移。

注意：有些圖比例沒有按1:1對應時，應用比例縮放命令縮放到1:1的比例，這樣求得的面積才是正確的面積。

算長度：

除上述面積命令可以同時獲得周長之外，可能局部需要加減一些長度，

直線長度：用測距命令

輸入di，空格，點擊要測量距離（就是長度）的起點和終點，則這兩點間的長度（距離）就出來了，單位一般為毫米。（當要測矩形的長和寬時可點擊矩形的兩個對角點，看結果里面的x向和y向數值分別就是長和寬，斜向的矩形不適用）。

弧線長度：用測長度命令

測之前，先點擊一下要測量的弧線，使其處于選中的狀態，確定是你要測的那一段，而沒有跟旁邊的線連在一起，當連在一起時，要先將它們分解，再求該段的長度，或者該段處于剛畫好的邊界中的一段，要保留該邊界的整體性以便以后還要測量時，則再單獨畫一遍這段弧線以供測量長度之用。

輸入len，空格，選擇該段弧線，長度數值就出來了。
