繪橢圓和橢圓弧

令：ELLIPSE

下拉菜單：繪圖→橢圓

工具欄：繪制→橢圓

繪橢圓：例子：繪橢圓的中心點為(10，3)，某一軸上兩端點分別為(5，3)和(15，3)，另一軸距為3的橢圓。

方法一、下拉菜單里：繪圖→橢圓→中心點

(1)根據橢圓的中心坐標、一根軸上的一個端點的位置以及另一軸的的半長橢圓

命令: _ellipse

指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: _c(根據下拉菜單里：繪圖橢圓中心點的命令)

指定橢圓的中心點:10，3

指定軸的端點:5，3

指定另一條半軸長度或 [旋轉(R)]:3

(2)根據橢圓的中心坐標、一根軸上的一個端點的位置以及一轉角繪橢圓

命令: _ellipse

指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: _c(根據下拉菜單里：繪圖橢圓中心點的命令)

指定橢圓的中心點:10，3

指定軸的端點:5，3

指定另一條半軸長度或 [旋轉(R)]:R

指定繞長軸旋轉的角度: (輸入旋轉的角度)

方法二、下拉菜單里：繪圖→橢圓→軸、端點

(1)根據橢圓某一軸上的兩個端點的位置以及另一軸的半長繪橢圓

命令: _ellipse

指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: 5,3(輸入橢圓某一軸上的端點)

指定軸的另一個端點: 15,3(輸入該軸上的另一端點)

指定另一條半軸長度或 [旋轉(R)]: 3(輸入另一軸的半長)

(2)根據橢圓某一軸上的兩個端點的位置以及一轉角繪橢圓

命令: _ellipse

指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: 5,3(輸入橢圓某一軸上的端點)

指定軸的另一個端點: 15,3(輸入該軸上的另一端點)

指定另一條半軸長度或 [旋轉(R)]:R

指定繞長軸旋轉的角度: (輸入旋轉的角度)

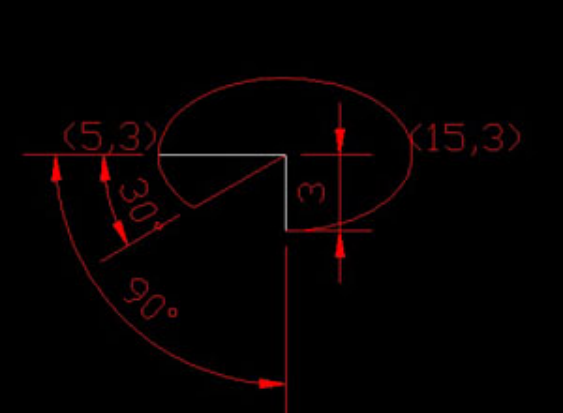

繪橢圓?。合吕藛危豪L圖→橢圓→圓弧

命令: _ellipse

指定橢圓的軸端點或 [圓弧(A)/中心點(C)]: a

指定橢圓弧的軸端點或 [中心點(C)]:

指定軸的另一個端點: 15,3

指定另一條半軸長度或 [旋轉(R)]: 3

指定起始角度或 [參數(P)]: 90

指定終止角度或 [參數(P)/包含角度(I)]: 30

命令: *取消*

指定起始角度：

指定起始角度與指定終止角度確定圓弧，為缺省項。響應該選項，即輸入圓弧的起始角，提示：指定終止角度或 [參數(P)/包含角度(I)]

上面給出的三個選項中，“指定的終止角度”選項要求指定橢圓弧另一端點的位置；“參數”選項將通過參數確定橢圓弧另外一個端點的位置；“包含角度”選項可使用指定橢圓的包角來確定橢圓弧

參數(P)

說明：(1)系統變量PELLIPSE決定橢圓的類型，當該變量為0時，即缺省值時，所繪橢圓是由NURBS曲線表示真正的橢圓，當該變量為1時，所繪橢圓是由多段線近似表示的橢圓。

     (2)系統變量PELLIPSE為1時，執行ELLIPSE命令后的提示沒有“圓弧”的選項

     (3)如果SNAP(等軸測)選項為ON執行ELLIPSE命令后，利用等軸測圓選項方便地繪出等測面上的橢圓。
