CAD中的定位軸線在一般的建筑圖紙中是常見所以我們也要注意設置和繪制的方法,我們下面就講講如何去設置,或許對大家有幫助。

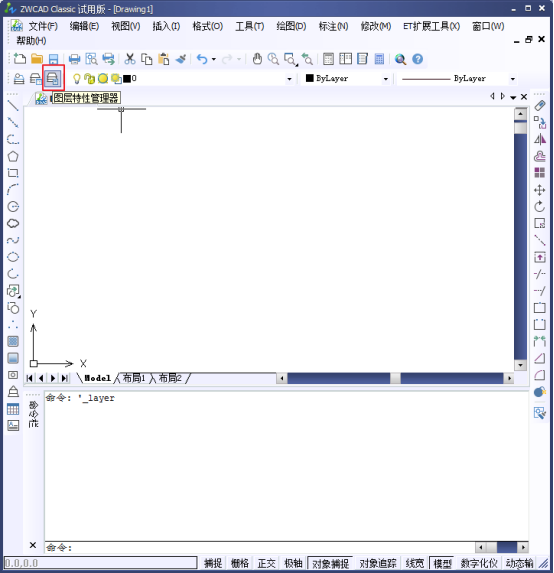

1.我們打開中望CAD,然后打開圖層特性管理器。

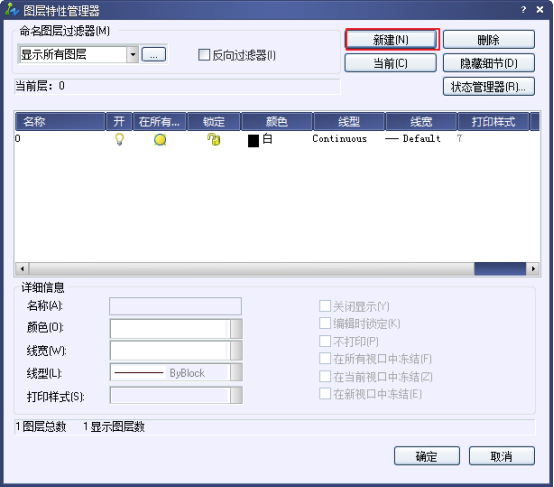

2.彈出的對話框中我們新建新的圖層

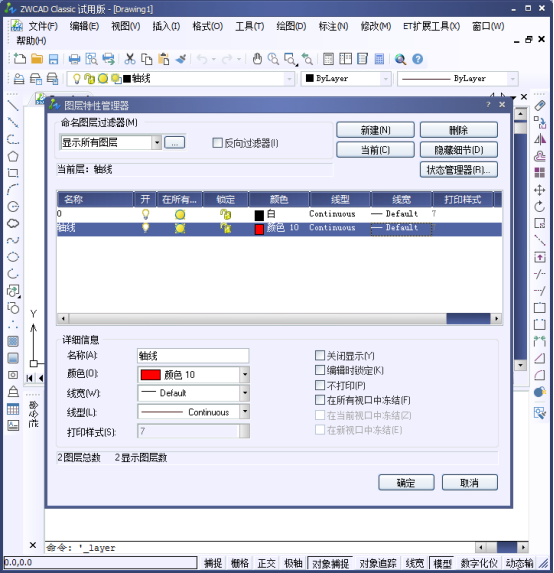

3.為新建的圖層起名為【軸線】,并設置其顏色和線型。




4.然后我們點擊管理器中的【顯示細節】

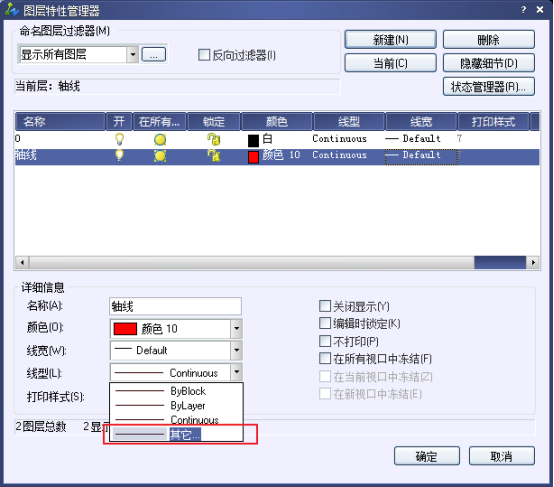

5.然后點擊【線型】的下拉按鈕。




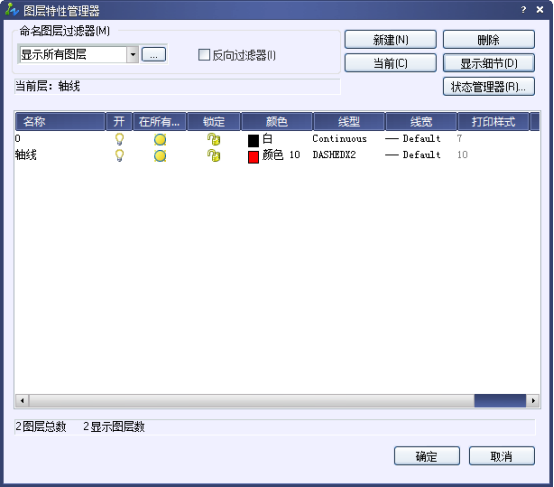

6.然后我們看到彈出的新的對話框。

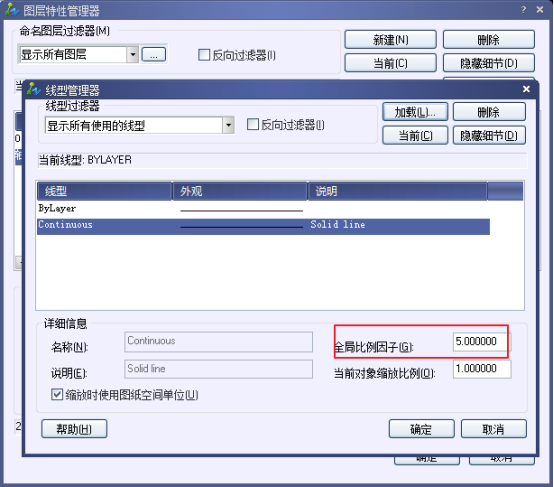

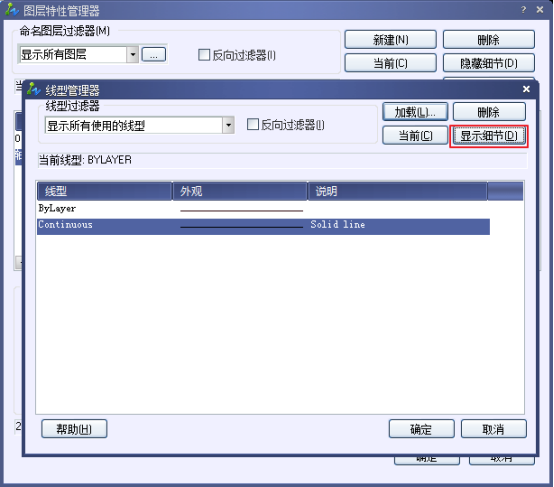

7.再點擊【顯示細節】,為了后面的顯示清楚,我們將比例因子設置為5。

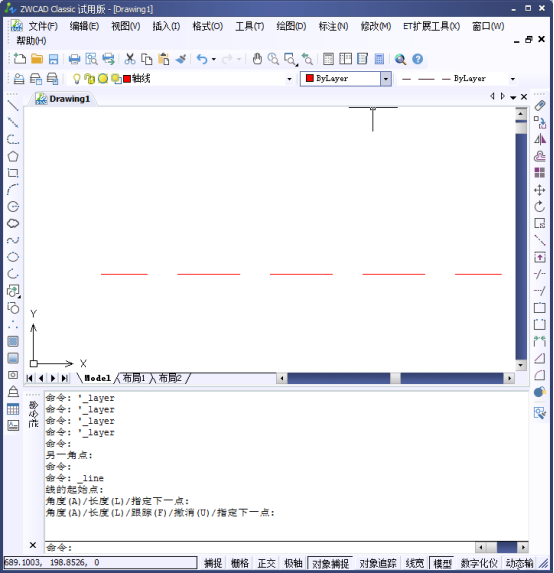

8.然后我們看看看在圖層中繪制出來的形態。








以上。
