表格在CAD中的作用主要在于能夠清晰、完整、系統表現圖紙中的數據。表格中的數據都是通過表格單元進行添加的，表格單元不但可以包含文本信息，還可以包含許多個塊，此外還能將表格數據與Excel表格中的數據進行連接。
1.在表格中添加數據

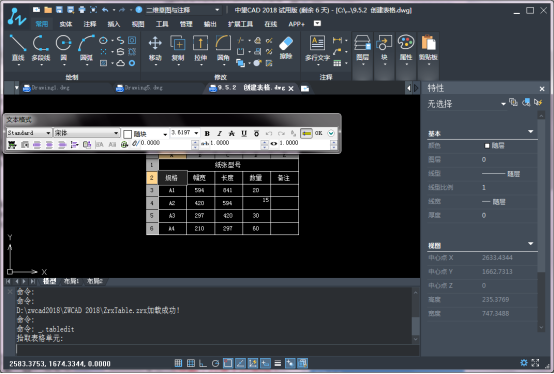

當創建表格后，系統會自動顯示第一個表格單元，并打開【文字格式】工具欄，此時可以開始輸入文字了，再輸入文字的過程中，單元的行高會隨輸入文字的高度或行數的增加而增高。要移動到下一單元，可以按tab鍵或者用箭頭向左向右、向上向下移動。通過在選中的單元中按F2可以快速編輯單元格文字。
調用table命令可以對表格的行列數、高度和寬度進行統一設置。
2.在表格中插入塊

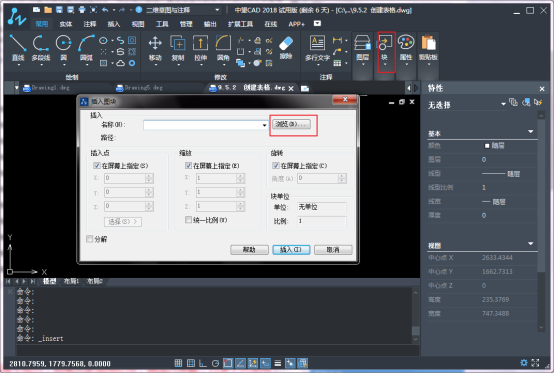

選中表格單元后，在展開的【表格】選項卡中點擊【插入點】選項板中的【塊】，將彈出【在表格單元中插入塊】對話框，進行塊的插入操作。在表格單元插入塊時，塊會自動適應單元的大小。當然也可以手動調整單元以適應塊的大小，并且可以將多個塊插入到同一個表格單元中。
