看到角平分線四個字，大家是不是感到非常熟悉？之所以熟悉，一是因?yàn)樵?a href="http://www.zygsmxl.cn/" target="_blank">CAD繪圖中經常需要用到它，二是因?yàn)?，大家在學生年代就反復訓練過畫角平分線的方法。那么在CAD中繪制角平分線和我們初中學到的繪制方法是不是一樣的呢？看完下面的步驟，相信大家會找到答案。


在CAD中繪制角平分線的方法主要有以下幾種：


1.用構造線命令來繪制角平分線

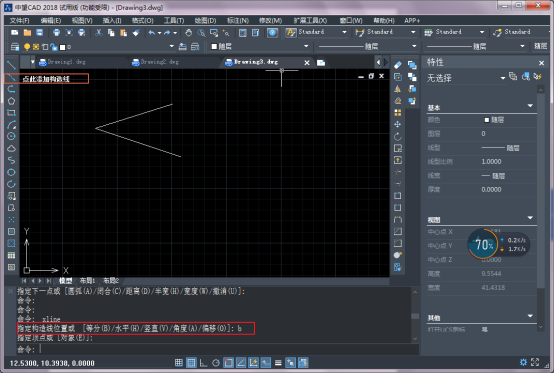

在畫好一個角的前提下，在中望 CAD中點擊“繪圖”工具欄上的【構造線】，然后選擇“B”參數，用來將對象二等分，然后捕捉需要平分的已知角頂點，再按照提示分別選擇兩條邊上的任意一點，此時一條角平分線就出現了。此方法繪制相對比較簡單，其缺點是繪制完構造線后還要對該構造線進行適當?shù)男藜簟?nbsp;


CAD中繪制角平分線的方法步驟


2.調用標注命令來畫角平分線

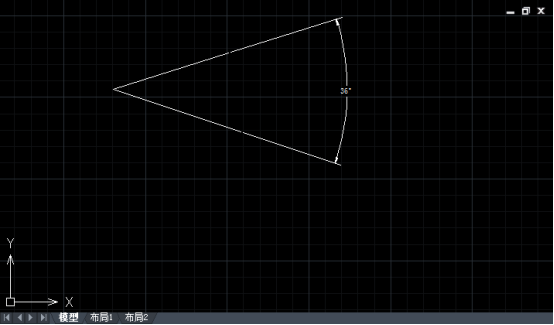

這個方法是一個更急實用的方法。首先對這個已知角進行標注，至于標注參數的設置是暫時不用管的。然后點擊“繪圖”工具欄上的直線按鈕，兩個起始點一個就用角的頂點，另一個選擇角度標注圓弧的中點即可，畫好平分線以后記得將角度標注刪除。


CAD中繪制角平分線的方法步驟


3.繪制輔助圓


此方法跟第二種方法的原理是大致相同的，只是這種方法在繪制輔助線的時候比第二種方法略微復雜。


CAD中繪制角平分線的方法步驟

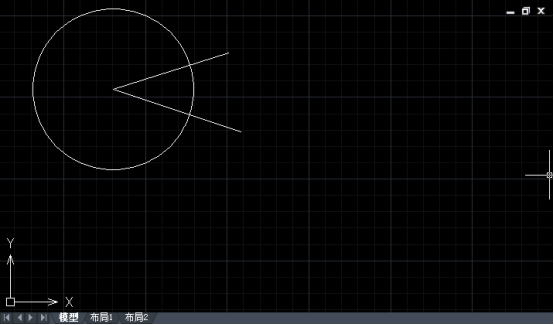

將要畫角平分線的角頂點作為輔助圓的圓心，以任意半徑繪制一個圓，要注意的是這個圓要與已知角的兩條邊相交，然后將這個輔助圓與已知角兩邊相交的圓弧段剪去，最后以角頂點為起始點，作一條相交于所保留圓弧段的中點的直線即可。

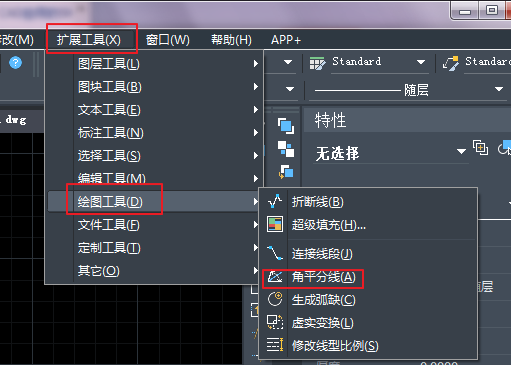

4.在頂部菜單欄中選擇【擴展工具】——【繪圖工具】——【角平分線】。選擇角平分線后按照提示選擇第一條直線（即選擇一條邊），選擇第二條直線（即選擇另一條邊）, 點取兩直線的交點(即選擇角的頂點)，最后調整角平分線到需要的長度后選擇端點。


CAD中繪制角平分線的方法步驟


5. 也可以直接調用angdiv命令。
