在CAD中有時我們需要將繪制的樣條曲線轉換成多段線，當然在其他軟件中也會碰到這樣的需要，以便于進行后續的編輯或輸出到其他軟件或設備。大家知道如何進行設置嗎？下面小編就來告訴大家如何在樣條曲線和多線段之間任性轉換。不知道的話可以進行參考。
我們知道，在較低版本的CAD中是沒有轉化工具的，所以大家就想了很多的辦法，比如存成低版本的DXF，用WMFOUT輸出WMF文件后再用WMFIN命令輸入進來，或者使用擴展工具的命令。一些軟件在擴展工具中專門提供了樣條曲線轉多段線的工具，例如中望CAD提供了SP2PL/SPLTPL命令。
如果你使用的是CAD高版本，這已經不再是一個問題了，因為這些CAD的樣條線編輯(splinedit)命令里直接就提供了轉換多段線的選項，再也不用去找其他工具了。
轉換操作的步驟非常簡單，基本操作如下：

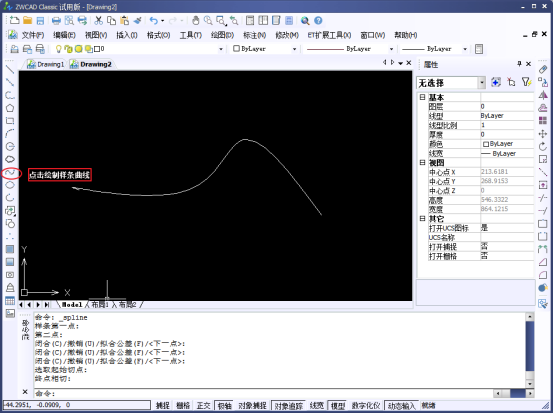

1、首先畫一條樣條曲線。

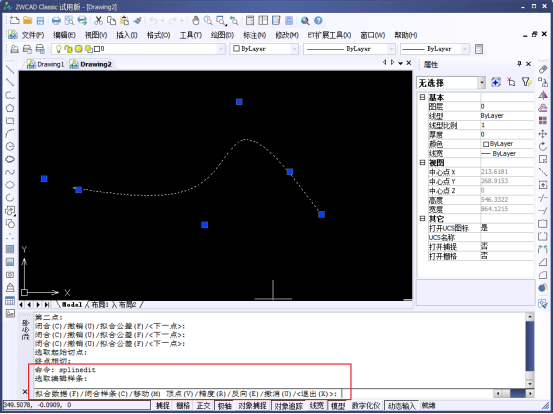

2、先選樣條曲線后執行splinedit命令，或者先執行splinedit命令后選擇樣條曲線。
3、輸入?yún)?shù)，回車。
4、輸入轉換的精度（R），回車，即可完成轉換。
轉換精度默認值是十，這個精度越大，就會轉換成的更多的多段線段數，多段線也就越接近樣條曲線。
那么如何把多線段轉換成樣條曲線呢，可以調用PEDIT命令，轉換后的圖形的屬性仍顯示為“二維多段線”。
但可以用splinedit命令編輯，splinedit命令編輯后，屬性就顯示是樣條曲線了。
