CAD繪圖的80個實用制圖技巧（四）



這篇文章旨在為大家解決下面幾個問題，包括：剖面線和尺寸標注線不是連續線型，減少文件大小，將自動保存的圖形復原這三個問題。希望對大家來說有一定的參考價值，當然這些也是值得學習的技巧。



【剖面線和尺寸標注線不是連續線型是什么原因】



CAD繪制的尺寸標注和剖面線都具有線型屬性。問題的原因在于：如果繪圖的線型不是連續線型的話，那么繪制的尺寸標注和剖面線也不會是連續線。



【減小文件大小的方法】



在繪制完圖形后，調用清理命令來清理掉多余的數據，這些多余數據包括無用的塊、不含實體的圖層、未用的線型和字體以及尺寸樣式等，這樣就能夠幫助我們減少文件大小。如果需要徹底清理需要重復上述命令二到三次?！?purge”，在命令前面加上減號，會清理得更加徹底。



CAD繪圖的80個實用制圖技巧（四）

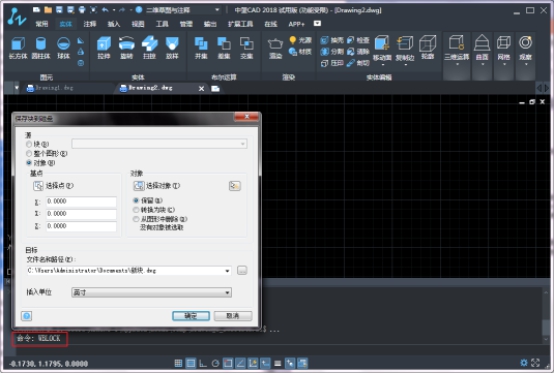

第二個方法是用WBLOCK命令。 將想要傳送的圖形用塊的方式產生一個新的圖形文件，而把新生成的圖形文件作為傳送或存檔用。這個方法比上述方法更加有效，減肥更加徹底。



CAD繪圖的80個實用制圖技巧（四）







【復原自動保存的圖形的方法】



中望CAD會將自動保存的圖形存放到ZWCAD.SV$或ZWCAD?.SV$文件中，先在文件夾中找到該文件，然后將其改名為圖形文件，即可在CAD中打開。 一般該文件是存放在WINDOWS的臨時目錄，如C:\WINDOWS\TEMP。
