中望CAD中的三維操作是指對實體進行移動、旋轉、對齊等改變實體位置的命令，以及鏡像、陣列等快速創建相同實體的命令。這些三維操作在裝配實體時使用頻繁，例如將螺栓裝配到螺孔中，可能需要先將螺栓旋轉到軸線與螺孔平行，然后通過移動將其定位到螺孔中，接著使用陣列操作，快速創建多個位置的螺栓。下面我們來看看三維旋轉和三維陣列是如何使用的。


【三維旋轉】：三維旋轉可以將實體繞著指定的軸在三維空間中進行旋轉。調用三維旋轉命令的方法如下：

命令行：在命令行中輸入ROTATE3D。

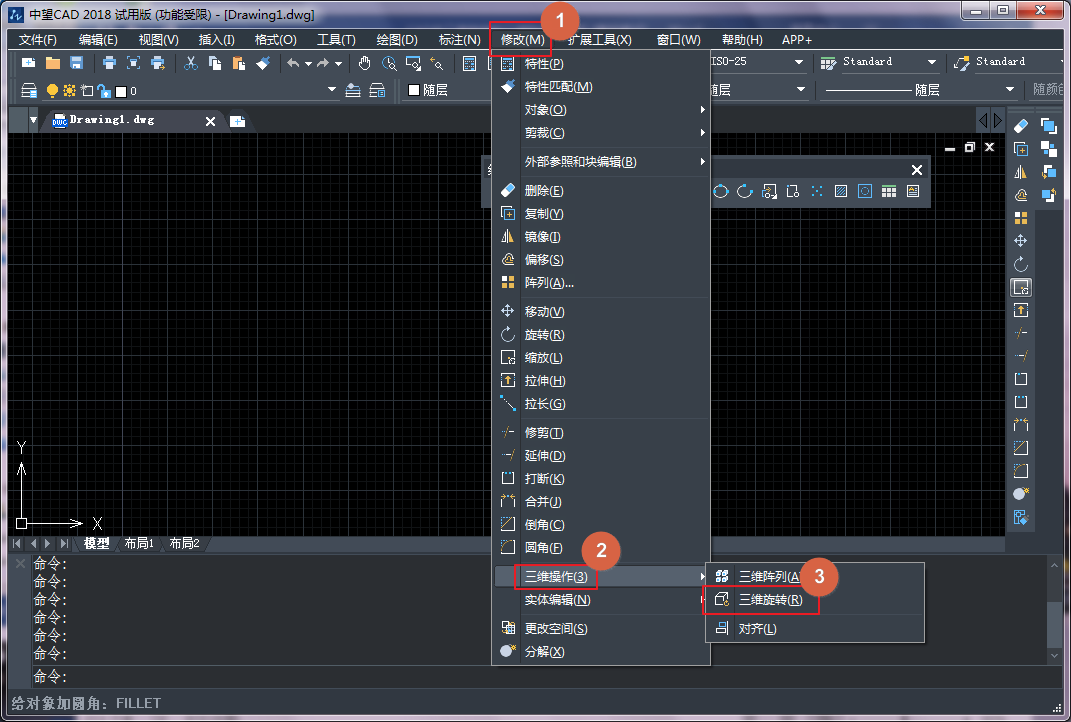

菜單欄：點擊頂部菜單欄中的修改，在下拉選項中選擇三維操作，然后選擇三維旋轉命令，如下圖所示。


 CAD中三維旋轉和三維陣列的介紹

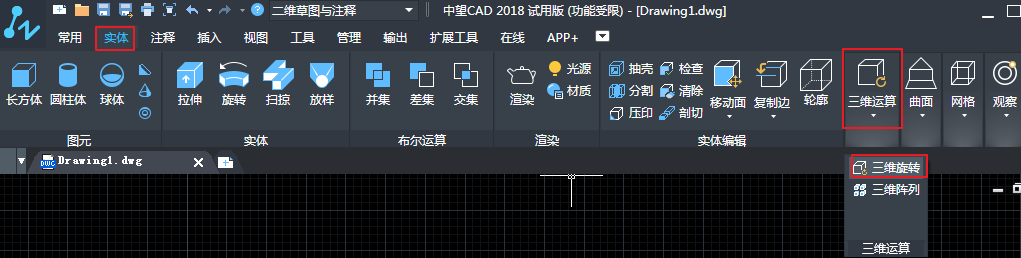

功能區：切換至二維草圖與注釋工作空間，可直接在功能區選擇【實體】——【三維運算】——【三維旋轉】。


 CAD中三維旋轉和三維陣列的介紹


通過以上任意一種方法執行該命令，即可進入三維旋轉模式，在繪圖區選取需要旋轉的對象，此時繪圖區出現旋轉小控件，該控件包括3個圓環（紅色代表X軸，綠色代表Y軸，藍色代表Z軸），在繪圖區指定一點為旋轉基點，旋轉小控件將其移動至該基點，然后單擊一根旋轉軸（根據需要選擇X軸、Y軸或者Z軸），接著輸入旋轉角度即可完成三維實體的旋轉。


【三維陣列】：可以在三維空間中生成三維矩形或環形陣列。調用三維陣列命令的方法有如下幾種：

命令行：在命令行輸入3DARRAY。

菜單欄：方法同三維旋轉，在三維操作后續選項中選擇三維陣列。

功能區：方法同三維旋轉，在功能區選擇【實體】——【三維運算】——【三維陣列】。


 CAD中三維旋轉和三維陣列的介紹


執行該命令后，按照提示選擇陣列對象，命令行提示選擇類型，如上圖所示。
