用CAD標題欄提取塊數據

在介紹完CAD標題欄提取表數據后，我們學習一下用CAD標題欄提取塊數據，還是用中望CAD來介紹：

標題欄提取塊數據步驟

1.    建立帶有標題欄的圖框

2.    命令行輸入：ZWMTITLEEDIT

3.    顯示“屬性高級編輯”對話框，點擊“提取塊數據”按鍵；

4.    選擇工程圖中相應的標題欄屬性塊，其數據自動填充值標題欄，點擊“確定”；

5.    對應的內容顯示在工程圖上。

【補充：什么是屬性塊？】

簡單的說，屬性塊就是在圖塊上附加一些文字屬性（Attribute），這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中，在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等，在機械設計中會應用與粗糙度符號定制、圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊，但屬性值可以分別是1、2、3等，如下圖所示。

CAD中如何創建屬性塊

利用屬性塊我們可以將類似的圖形定義成一個圖塊，通過改變屬性來調整圖塊的顯示。

屬性塊的創建很簡單，只是在創建普通塊的基礎上添加上需要的屬性文字?；静僮鞑襟E如下：

1、繪制好圖塊內包含的幾何圖形。

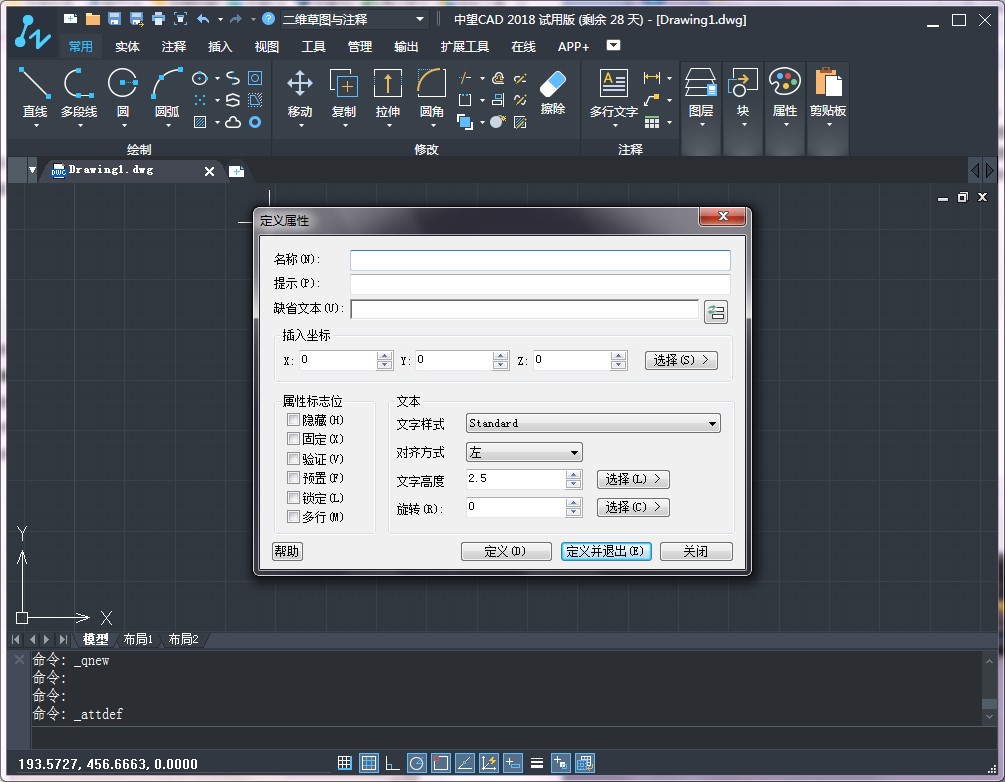

2、創建一個和多個屬性文字，菜單：繪圖——塊——定義屬性，然后會彈出下圖所示對話框：

這個對話框最主要參數是：標記、提示和默認值。標記就是一個標簽，比如說這個屬性用來表示是高度，你可以輸入height；提示是插入此圖塊時出現的提示，比如說你可以寫：請輸入高度；默認就是此屬性的默認值。

定義好這三個參數后，你根據自己的需要確定文字的高度，在圖中確定屬性插入的位置即可。至于其他參數，例如是否可見，是否是固定值，是否用多行文字，是否使用字段等等，這些就看你的需要了，一般情況下可以不管。
