CAD繪制橢圓與橢圓弧對象
橢圓和圓一樣都是閉合的曲線，是一種基本構圖元素，它是由兩條不等的橢圓軸所控制的閉合曲線，包括中心點、長軸和短軸等幾何特征。執行該命令的方式主要有菜單欄、繪圖區和命令行三種?？梢栽诶L圖區點擊橢圓的圖標
，也可以在菜單欄選擇【繪圖】——【橢圓】，以及可以在命令行輸入ELLIPSE。下面我們介紹繪制橢圓的不同方式。
軸端點方式繪制橢圓：所謂軸端點方式是指定一條軸的兩個端點和另一條軸的半長，即可精確繪制橢圓，此方式是系統默認的繪制方式。如果是在軸測圖模式下執行此命令，那么在操作步驟中將增加【等軸測圓】選項，用于繪制軸測圓。
中心點方式繪制橢圓：中心點方式繪制橢圓需要首先確定橢圓的中心點，然后再確定橢圓軸的一個端點和橢圓另一個半軸的長度。【旋轉】這一選項是以橢圓的短軸和長軸的比值將一個圓繞定義的第一軸旋轉為橢圓。
繪制橢圓弧：
橢圓弧也是一種基本的構圖元素，它除了包含中心點、長軸和短軸等幾何特征外，還具有角度特征。執行橢圓弧命令的方法是點擊繪圖區域中的橢圓弧圖標

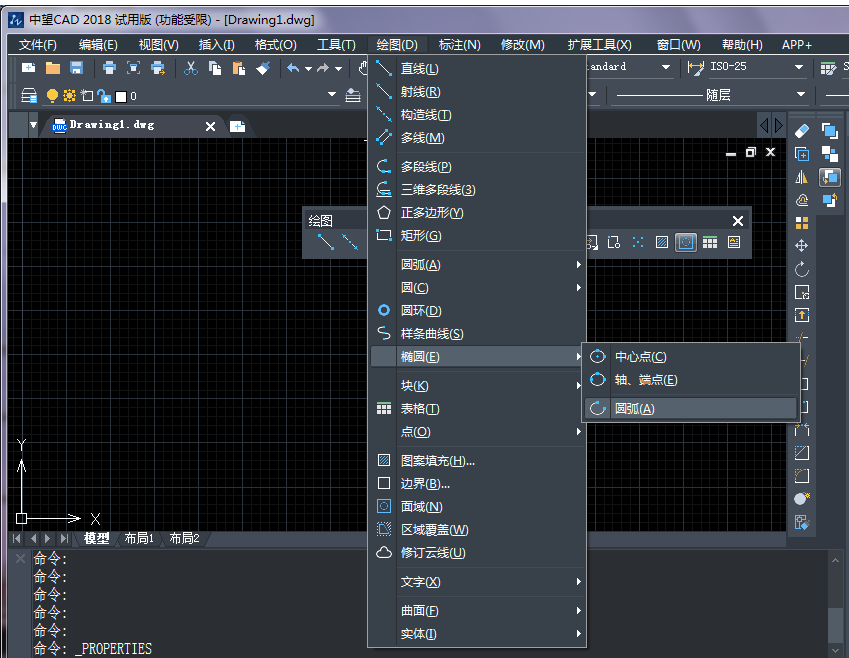

，或者執行【繪圖】——【橢圓】——【圓弧】命令。
橢圓弧的角度就是終止角和起始角的差值。另外，用戶也可以使用【包含角】這一選項，直接輸入橢圓弧的角度即可。
