CAD基本面域的創建和轉換
在之前我們介紹了CAD基本圖元的繪制，主要是一些圖形對象；今天起我們來介紹一些其他的CAD基本圖元，包括面域和圖案填充等。那么大家知道什么叫做面域嗎？所謂面域，其實就是實體的表面，是一個沒有厚度的二維實心區域，它具備實體模型的一切特性，不但含有邊的信息，還有邊界內的信息，可以利用這些信息計算工程屬性，比如面積、重心和慣性矩等。執行面域命令的方式主要有以下幾種：

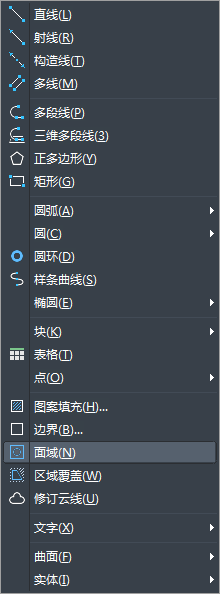

執行【繪圖】|【面域】命令；
單擊繪圖工具欄中的面域按鈕；
在命令行中輸入REGION或其簡寫REG然后按回車鍵。
【轉換成面域】
面域不能直接創建，而是通過其他閉合圖形進行轉換。在激活【面域】命令后，只需選擇封閉的圖形對象即可將其轉換為面域，比如圓形、矩形、正多邊形等。當閉合對象被轉換為面域后，看上去并沒有什么明顯的變化，如果對其進行著色后就可以區分開來。
【提取面域】

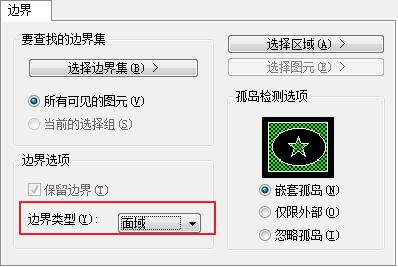

使用面域命令，只能將單個閉合對象由多個首尾相連的閉合區域轉換成面域。如果用于需要從多個相交對象中提取面域，則可以使用【邊界】命令，在彈出的【邊界創建】對話框中，將【對象】類型設置為“面域”，如上圖所示。
