CAD繪制盤式零件的方法步驟



在學習了偏移圖形對象和陣列圖形對象之后,我們接下來可以通過一個實例,繪制多孔盤零件圖,主要是對【直線】、【圓】、【陣列】和【拉長】等命令進行綜合練習和鞏固。具體操作步驟如下:



執行【文件】|【新建】命令,調用一個樣板文件。

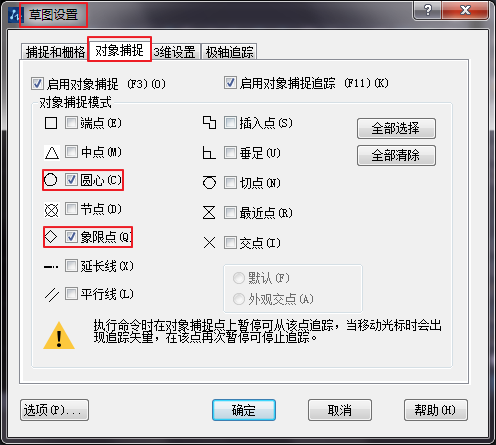

啟用狀態欄中的對象捕捉功能,并設置捕捉模式為圓心捕捉和象限點捕捉。



CAD繪制盤式零件的方法步驟



打開線寬的顯示功能,然后使用命令簡寫LT激活【線型】命令,設置線型比例為4.

展開【圖層控制】下拉列表,將輪廓線設置為當前圖層。

單擊繪圖工具欄中的圓按鈕,繪制直徑分別為320500600的同心圓。

重復執行畫圓命令,配合象限點捕捉功能,以中間圓的下象限點作為圓心,繪制直徑為24的小圓。

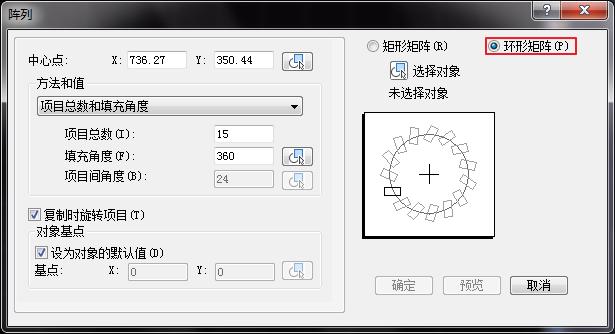

執行【修改】|【陣列】命令,以同心圓的圓心作為陣列中心點,設置陣列參數如下圖所示,對小圓進行排列。



CAD繪制盤式零件的方法步驟



使用直線命令,配合象限點捕捉功能,在點劃線圖層中繪制兩條直線段作為視圖中心線。

使用命令簡寫LEN激活拉長命令,將兩條中心線的兩端拉長40.

在無命令執行的前提下,選擇直徑為500的圓形,使其夾點顯示。

單擊狀態欄中的快捷特性按鈕,在打開的窗口中更改圓形所在的圖層,然后取消圖形的夾點顯示。

最后執行保存命令,將圖形命名存儲為“盤式零件實例.dwg”。
