CAD怎么繪制、改變和閉合樣條曲線

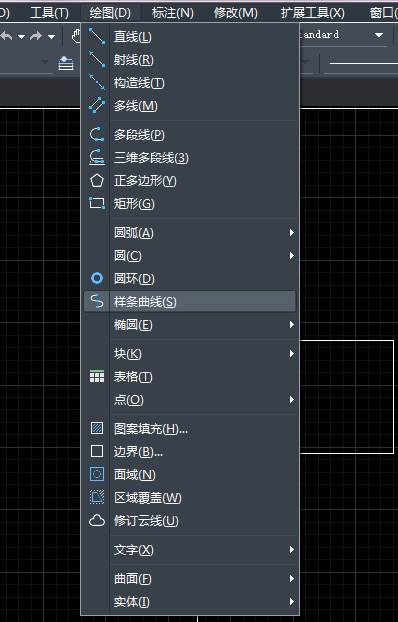

1、 點擊【繪圖】|【樣條曲線】，或者在命令行直接輸入SPL，SPL是樣條曲線的快捷鍵。

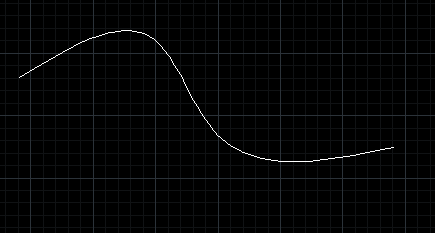

2、 在圖上點擊一點，再移動鼠標點擊另外一個點，需要幾個點控制線的形狀就點擊幾個點，最后連續按空格鍵三次確認樣條曲線形狀并退出命令。

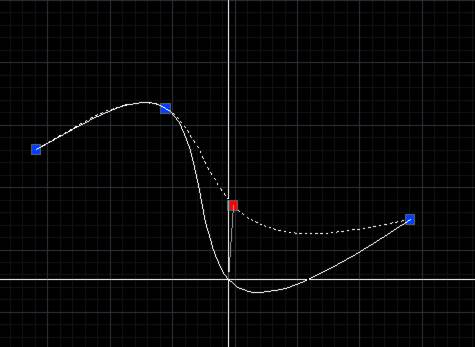

3、 如果想要改變這條曲線的形狀，可以點擊線條，出現夾點，鼠標點擊夾點拖動夾點來控制線條的形狀。
4、 如果想要繪制閉合的樣條曲線，只需點擊樣條曲線命令，鼠標在繪圖區繪制樣條曲線，繪制完成后在命令行輸入“C”然后回車，最后再回車一次就可以了。
