利用EXCEL公式計算坐標點在CAD中畫曲線

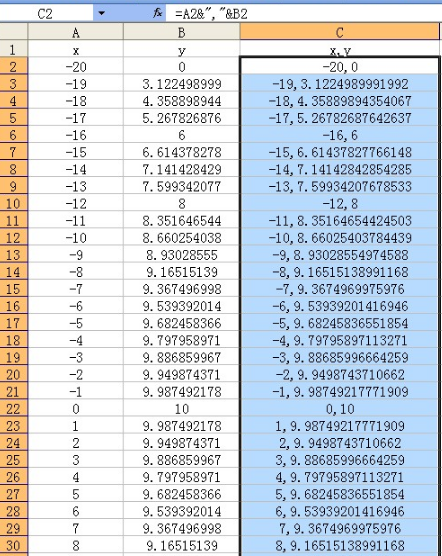

1、制作EXCEL表格，先輸入X值，再按公式計算出Y值，后單擊C列的第一個空單元格，輸入公式=A2&","&B2，就可以將X、Y坐標合并成需要的格式，如下圖所示。
2、 打開CAD，點擊【繪圖】|【樣條曲線】。
3、 切換到EXCEL 表格，復制所有的坐標數據。

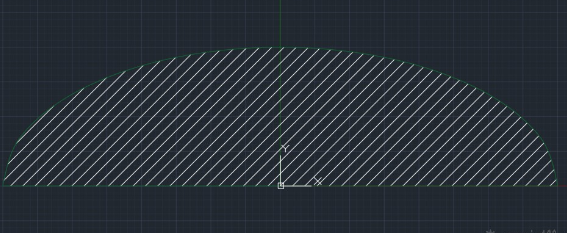

4、 將坐標數據粘貼到樣條曲線SPL命令對話框，即得到如下所示樣條曲線。
