CAD如何設置對象捕捉才能提高繪圖速度和精度
在CAD中對象捕捉有著重要的作用，利用對象捕捉可以精確快速的繪圖，對于新手來說怎么設置才可以最方便的應用對象捕捉呢？

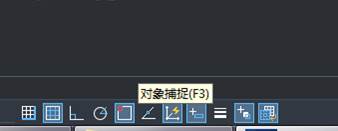

對象捕捉是狀態欄里的一個工具，打開或關閉它的快捷鍵是鍵盤上的F3鍵，或者直接鼠標左鍵單擊對象捕捉按鈕，灰色即為關閉藍色則為打開。打開模式如圖所示。

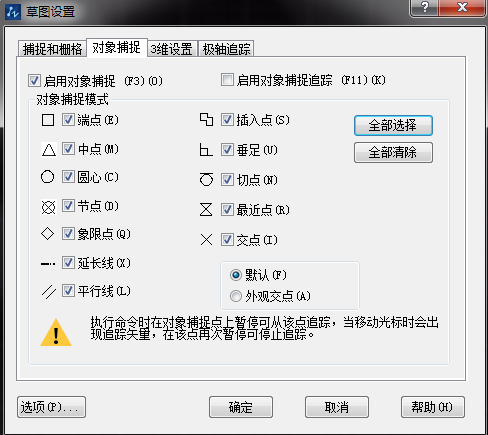

鼠標放在對象捕捉上然后單擊鼠標右鍵選擇設置后會出來一個草圖設置對話框，在對象捕捉選項里選擇“全部選擇”并選擇確定。
這個時候在畫圖過程中選擇點時就會選定光標附近所有的特殊點如端點、中點、象限點、切點等。在繪圖過程中對象捕捉處于打開狀態時，等鼠標接近這些點時，這些相應的特殊點就會顯示出來，便于我們區分和選擇。

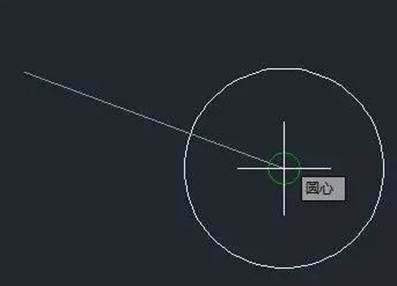

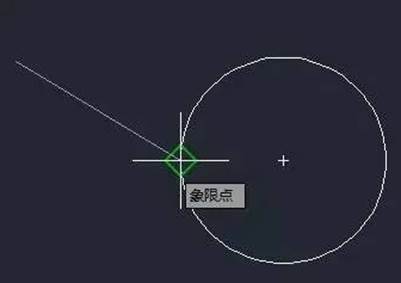

如下圖執行直線命令進行第二點選擇時接近圓的象限點就會有提示，同樣接近圓心時也是同樣的提示，如果確定要選擇這個點，直接點擊鼠標左鍵即可，如下圖所示。這樣選擇點方便快捷，也能保證畫圖的精度。
