什么是CAD樣板文件，如何新建CAD樣板文件
什么是CAD樣板文件？

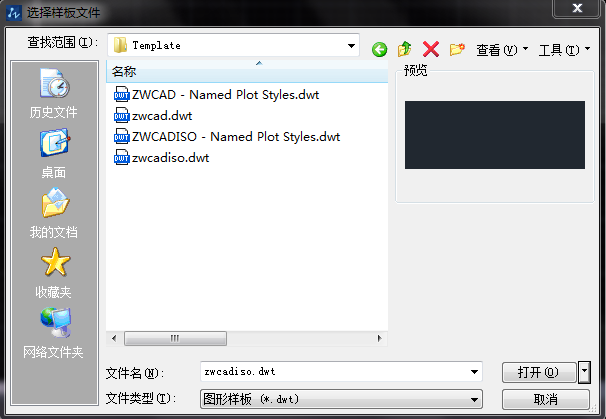

（1）樣板圖形存儲圖形的所有設置，包含預定義的圖層、標注樣式和視圖等。樣板圖形通過文件擴展名【.dwt】區別于其他圖形文件。它們通常保存在template目錄中，如下圖。
如上圖，CTRL+N快捷鍵新建圖形時會彈出此對話框，默認選擇zwcadiso樣板文件，點擊打開即可打開以此樣板為基礎的圖形文件，當然你也可以以此樣板為基礎進行修改，修改后保存為自己的專屬樣板文件，以便下次繪圖時調用。
（2）如果根據現有的樣板文件創建新圖形，則新圖形中的修改不會影響樣板文件?？梢允褂秒S程序提供的一個樣板文件，也可以創建自定義樣板文件。
如何新建CAD樣板文件呢？

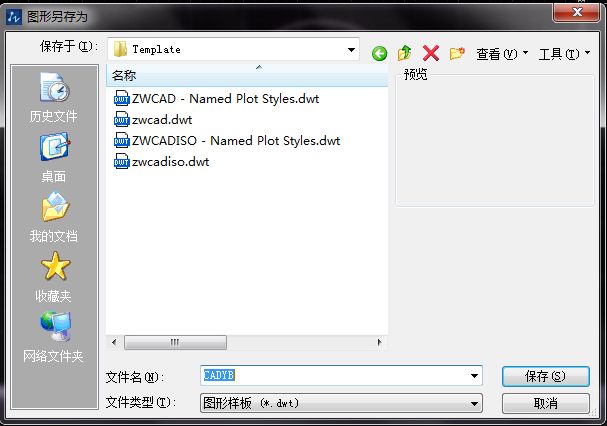

比如上圖中以zwcadiso樣板文件新建的圖形文件，之后對圖層等做了修改，修改后CTRL+SHIFT+S快捷鍵另存為當前圖形設置為樣板文件即可。
