怎么讓圖片保存在CAD圖紙中
在CAD中插入光柵圖像很簡單，直接在菜單中選擇：插入>光柵圖像就可以將各種格式的圖片（*.bmp\*.jpg\*.tif\*.tga等）插入到圖紙中。將圖片以圖像參照的方式插入DWG中，不僅不會增加DWG文件的大小，而且即便是圖片的尺寸非常大，插入速度也不會受到明顯的影響。
但使用插入方式的時候，將圖紙傳給其他人時必須同時將圖像文件一起發過去，否則對方打開時就看不到圖像；如果自己沒注意移動或刪除了圖像文件，自己打開圖的時候也一樣無法顯示圖像。
因此經常有人問：能不能將圖像直接保存到CAD圖紙里，這樣就不用管圖像文件了。當然有辦法了，那就是將圖像以O(shè)LE的方式嵌入到CAD圖紙中。
操作步驟如下：
1、 在菜單里選擇：插入>OLE對象。

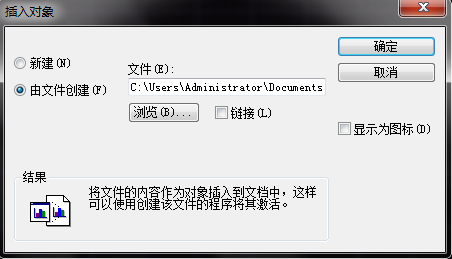

2、 在“插入對象”對話框中選擇“由文件創建”，然后瀏覽打開圖像文件，即可完成OLE的插入，如下圖所示。

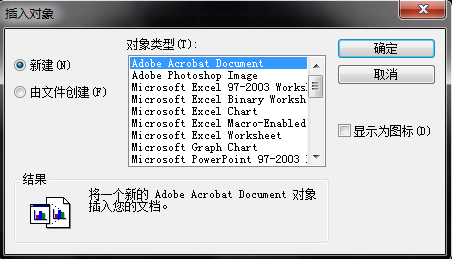

3、 在“插入對象”對話框中還可以選擇“新建”，然后選擇一種對象類型，打開某個軟件后，從軟件中插入OLE對象，從軟件列表中可以看到本機安裝的各種軟件，如WORD、EXCEL、POWERPOINT等等，也就是說這些軟件中的文檔或圖形都可以以O(shè)LE的方式插入，如下圖所示。
