CAD繪制鋼釘?shù)漠嫹?/p>
如何在CAD中繪制一顆逼真的釘子呢，下面是繪制的詳細教程。
1、轉主視圖，畫長90，高2.4的矩形

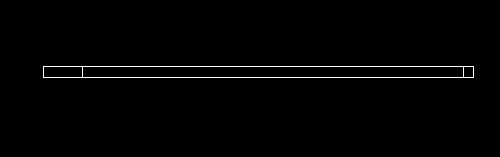

2、將矩形分解，一側短邊向內偏移2，一側短邊向內偏移8

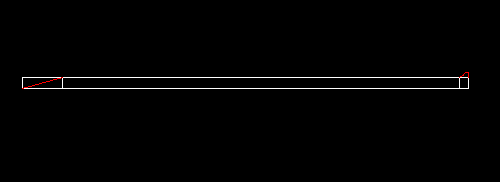

3、沿矩形畫如下圖的線條

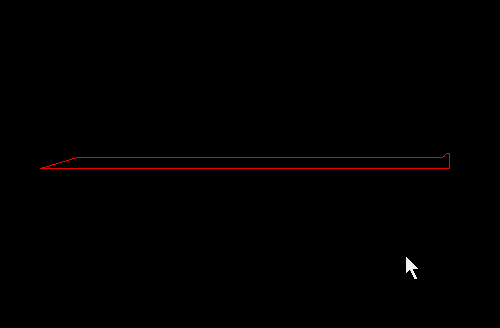

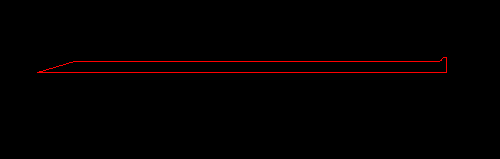

4、修剪、刪除多余線條，并面域圖形
5、沿下邊直線旋轉圖形，并轉西南等測軸視圖

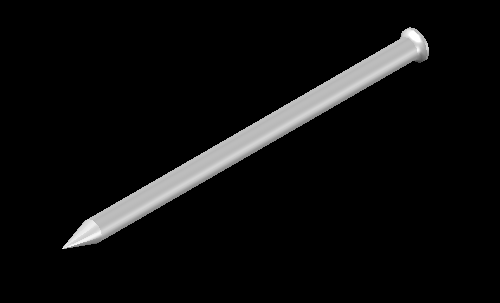

6、先將圖層顏色改成白色，再轉真實視覺樣式
以上就是繪制一顆逼真釘子的方法了，有興趣的朋友都可以動手試試！
