CAD 一字形螺絲刀頭制作教程
今天給大家講解一些關于CAD的實例教程：一字螺絲刀頭，相信對大家也有所幫助。

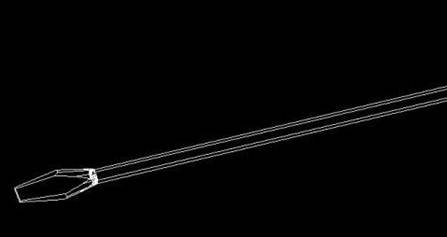

首先看看CAD制作的效果圖：
具體步驟如下：

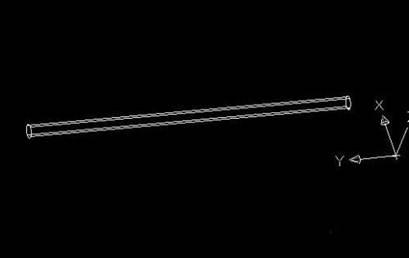

1、在CAD軟件中，利用工具在畫布中畫一個長為120，直徑為6的的圓柱體，如圖所示：

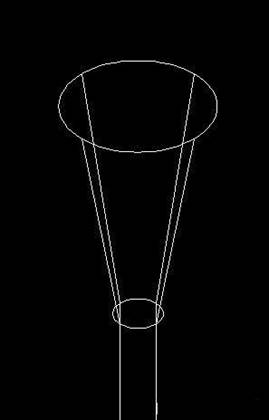

2、然后將端面拉伸30，接著設置傾斜角度為-12。如圖所示：
3、在圓的中心畫一條直線，然后向兩邊偏移0.5，如圖所示：

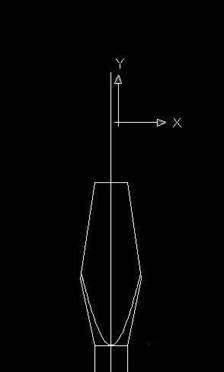

4、然后我們對三個點進行剖切，如圖所示：

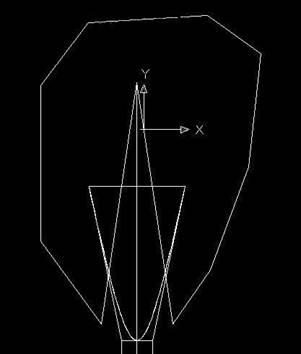

5、接著我們畫出需要的線條，如圖所示：

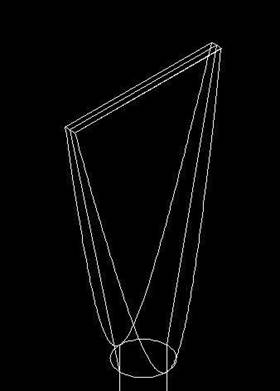

6、然后連接一個閉合環，選擇這個面域，之后拉伸成體，如圖所示：
7、之后我們再取其中的差集，如圖所示：
8、接著我們在畫螺絲刀的圓角即可，如圖所示：

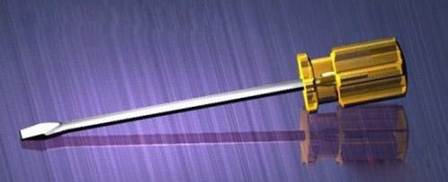

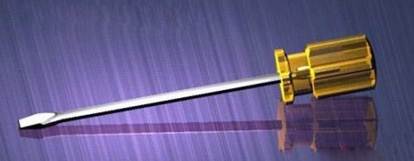

最終效果圖：
以上就是關于中望CAD教程：一字形螺絲刀頭的全部內容，希望大家喜歡。
