CAD帶屬性的塊的創建方法
塊的屬性是作為一些符號的可變文字的對象，可以用來預定文本位置、內容及一些數值，下面我就以加工表面粗糙度的符號作為例子，大家都知道這個符號上面的數字經常會變，為了作圖的方便經常建立一個帶屬性的塊。
1、打開中望CAD，繪出加工表面粗糙度的符號，如圖：

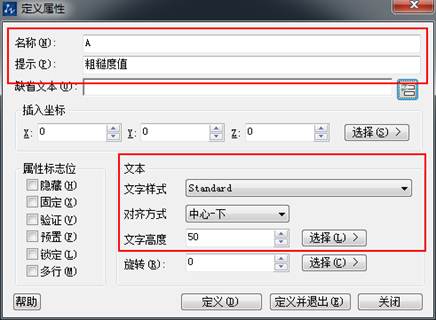

2、繪圖——塊——定義屬性，彈出屬性定義對話框，分別輸入標記項，提示項，值，插入點位置，字體大小等，如圖：
注意：拾取點選取中點位置，對正項選擇中下。
3、確定，這個屬性的塊就定義完畢，如圖：
此時的A，雙擊它就可以修改數值。例如將A改為6.3，A的位置就顯示6.3。
4、然后創建塊，寫入塊，插入塊
以上就是帶屬性塊的創建方法，希望大家的喜歡！
