如何用CAD線性標注方式標注直徑尺寸

在軸的零件圖標注中，往往需要用線性標注方式標注，但是為了表達此零件是軸類零件，一般標注都需要用線性標注方法標注直徑尺寸。

在此類零件的標注，一般可以用兩種方法去標注：

1、先用線性標注方式標注尺寸，然后修改標注尺寸在尺寸數字前加%%c（直徑表達符號）

此方法是最笨也是最慢的方法，輸入ED命令，選擇需要修改的尺寸，在<>前加%%c，如圖：

2、設置標注樣式。建議采用此方法

輸入命令“d”彈出標注樣式對話框，新建，輸入新樣式名，用于“直徑標注”，繼續

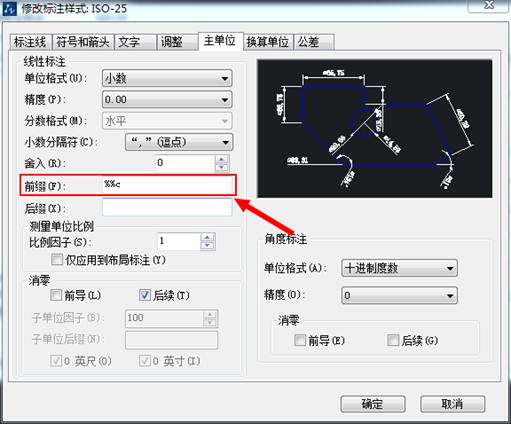

進入“主單位”對話框，在前綴后輸入%%c，如圖：

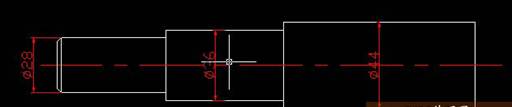

確定，在點擊線性標注，此時尺寸前就會帶有Φ,如圖：
