CAD圖形界限如何設置

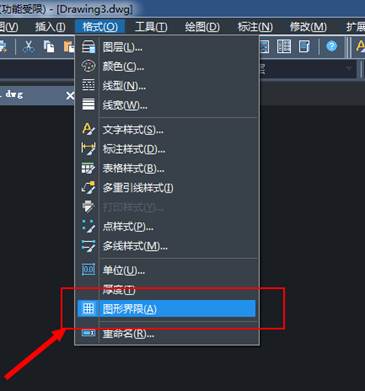

1、打開中望CAD,然后輸入limits的命令,再點擊格式——圖形界限,如下圖。
2、這時命令欄里會出現重新設置模型空間界限的說明,在下面的原坐標為(0.000,0.000)??吹竭@里我們直接按回車鍵就好。

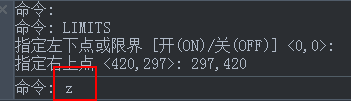

3、按了回車鍵后,這時命令欄里出現指定左下角點(0.000,0.000),指定右上角點(420.0000,297.0000)。小編我打算設置成A3紙的大小,就在命令欄里輸入(297,420)數字。如圖:
4、輸入A3紙的尺寸(297,420)數字后,我們再按回車鍵。接著在命令欄里的命令處輸入英文字母z后再按回車鍵。如圖:

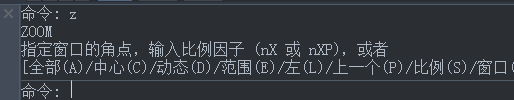

5、我們再在下面的命令欄處輸入英文字母a,意思指全部。然后再按Enter回車鍵。如下圖所示:
這時命令欄里會出現正在重生成模型7個字,說明A3紙大小的圖形界限設置完成。如下圖所示:
這樣就設置好了。
