CAD文件怎么快速多次復制圖形并均勻排列
在繪制CAD圖紙時，經常會碰到這種情況：畫好了一個圖形后，需要再復制出很多個一樣的，并按照等間距排成一行。那么，怎么能快速完成這項工作呢？
一、作為新手，可能會用到：
1、將圖形對象復制，然后粘貼出很多個，再一個一個的測好距離，鼠標拖拽排列好。
2、你有可能會一個一個的將每個圖形畫出來。
不管用哪種方式，確實能實現，但是不可否認：既不省時，也不準確，很容易出錯。
二、科學、嚴禁的方法——陣列命令
不管是建立矩陣陣列，還是路徑陣列、環形（極）陣列，可以通過三種方式調用功能：
1、命令輸入“APPAY”；
2、菜單欄選擇“修改——陣列”；
3、右側工具欄“陣列”按鈕。
三、操作過程實例
1、如圖所示，將圖上的圖形，需要按照等距離復制成20個，均勻排列成行；
2、單擊工具欄“矩陣陣列”按鈕

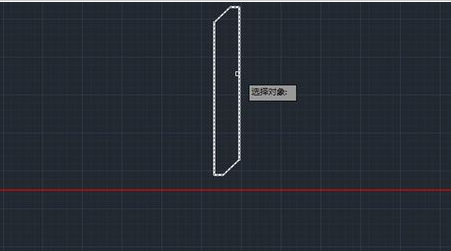

3、單機選擇圖上的圖形，按回車鍵
四、調整陣列排列

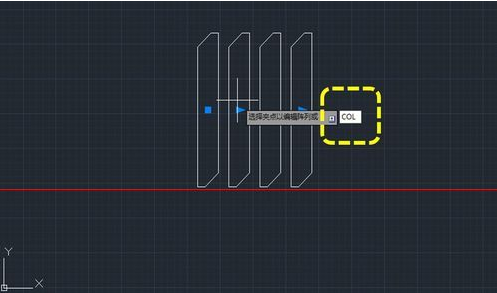

1、確定需要排列的圖形個數——命令行輸入“COL”，再輸入“20”；

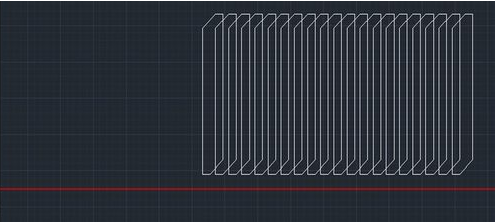

2、確定每個圖形之間的間距——“100”
五、補充說明
1、通過輸入“R"，也可以豎著復制成多個；

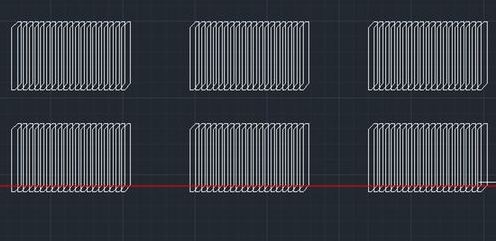

2、通過輸入“L"，則可以實現成片的復制，更加省時省力！
注意事項：環形陣列可參照自行操作。
