漏斗是過濾中不可缺少的儀器，在CAD中想要繪制漏斗的平面圖，該怎么繪制呢？很簡單，今天小編給大家介紹漏斗平面圖的繪制方法，下面是詳細的教程。

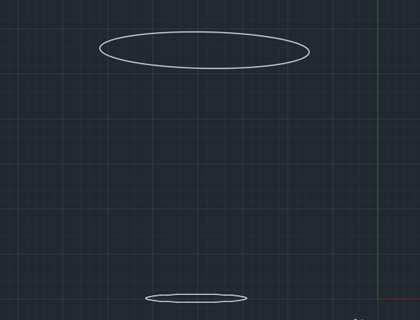

1、打開CAD，CAD的繪圖菜單里找到橢圓形選項，畫出兩個橢圓形，如圖所示

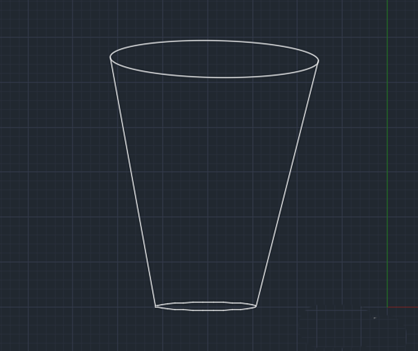

2、在繪圖菜單里我們找到直線選項，將這兩個橢圓形的兩邊的點連接起來形成漏斗的形狀，如圖所示

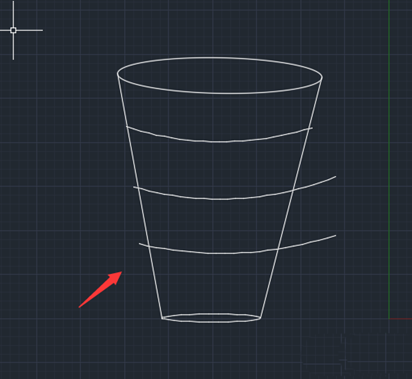

3、在繪圖菜單里找到圓弧選項，我們在漏斗的上面畫出三段圓弧線，如圖所示
4、制好圓弧線之后，再在修改菜單那里找到修剪選項，點擊修剪選項我們將多余的線就行修剪

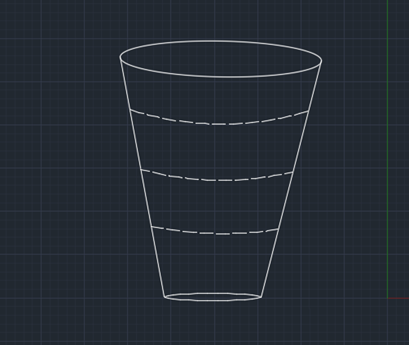

5、在線型里找到虛線選項，依次將我們的圓弧線都設置為虛線，這樣我們的漏斗就畫好了，如圖所示
以上就是cad畫漏斗的教程，大家可以著手嘗試一下。
