CAD怎么用定數或定距等分圓弧
CAD怎么用定數或定距等分圓弧?等分圓弧該怎么操作呢?今天小編為大家分享用CAD定數或定距等分圓弧的方法，下面是詳細的教程。

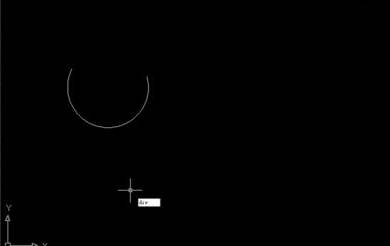

1、打開CAD 軟件，畫一個圓弧。要把它等分成5分，先輸入DIV命定或選擇”繪圖“菜單下的”點“再點”定數等分“。

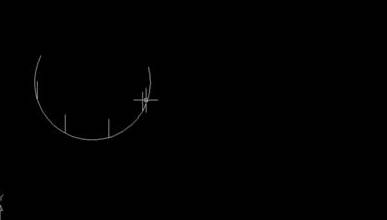

２、按確認鍵后如下圖，命定欄提示選擇定數等分的對象。我們選中圓弧。如圖。

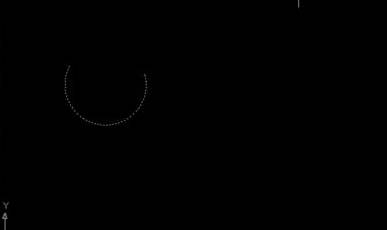

３、然后，命定欄提示輸入線段數目。我們輸入5，然后按空格鍵確認，所要等分的線已繪制完成。如下圖。
注意事項
定距等分不同的是選擇按距離等分，其他步驟一樣。以上就是用CAD定數或定距等分圓弧方法，希望大家喜歡！
