CAD繪制特殊角度夾角的方法



CAD想繪制特殊角度的直角,該怎么操作呢?CAD繪圖時,我們會經常畫一些30度、45度、90度等常用的角度,如何需要繪制13度、27度等特殊角度的夾角,該怎么控制好直線與水平線的夾角呢?下面我們就來看一下詳細的操作過程。



1、CAD畫直線可以隨意輸入具體的數字進行長度控制,但是在移動鼠標時可以發現,直線與水平線是有夾角的,并且隨著鼠標移動而不斷變化。但是如果想指定一個具體夾角卻發現沒有可以輸入數字的地方,這篇經驗就教大家如何實現。

CAD繪制特殊角度夾角的方法

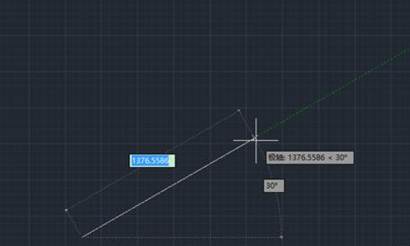

2、首先我們要介紹一下極軸捕捉這個功能,開啟極軸捕捉,點擊小三角出現幾行數字,這些數字是用于捕捉具體角度的。例如我們選擇30,60,90這行,然后點擊直線,畫直線的過程中,角度隨鼠標移動而變動,但是在變動到30度的時候,我們發現有一條綠色的虛線出現了,再移動到60度,90度,都有綠色虛線出現。

CAD繪制特殊角度夾角的方法

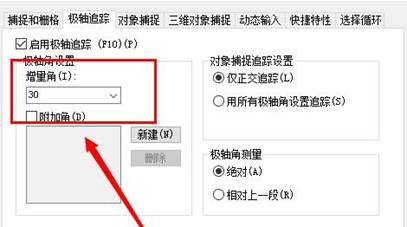

3、可以看出來,出現綠色虛線的時候,其角度都是30的倍數,我們打開極軸追蹤的“正在追蹤設置”,找到增量角,發現這里的數字是30,也就是說按照30的增量遞增,30,60,90,120,150......都可以成功被捕捉到。

CAD繪制特殊角度夾角的方法

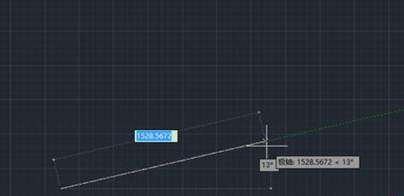

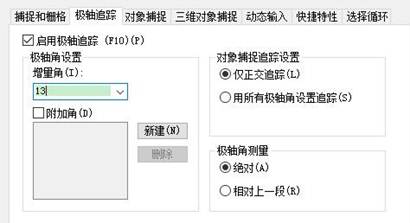

4、所以如果是常用的角度,類似30度,45度,60度,90度,180度這樣的就可以在極軸捕捉里面選擇一行數進行捕捉。但是如果是不常用的,例如13度這樣的數字怎么辦呢?回到剛剛增量角那里,我們將增量角的數字改成13,再回到主界面進行直線繪制。

CAD繪制特殊角度夾角的方法

CAD繪制特殊角度夾角的方法

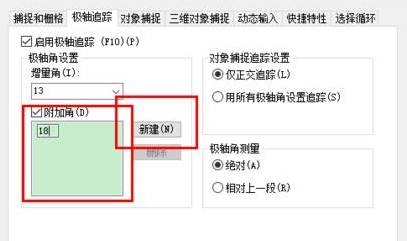

5、這樣設置雖然很精確捕捉到了13度,但是依然是遞增的,就是下一個被捕捉的是26度,假如在繪制時我想捕捉一個18度的,這里就無法捕捉到。解決方法是利用附加角。在增量角下面有一個附加角選項,勾選一下,然后點擊新建,輸入18.回到界面,使用直線工具。

CAD繪制特殊角度夾角的方法

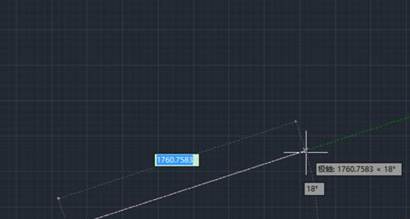

6、再次繪制時,我們發現,在13度的時候出現了捕捉的綠色虛線,在18度時也會出現綠色虛線,但是18的倍數時卻不會出現,可見這樣的設定是針對一個具體數字的。

CAD繪制特殊角度夾角的方法



以上就是CAD繪制特殊角度的使用方法,大家可以嘗試畫一下。
