CAD布局加入標準圖框的方法講解
CAD布局界面怎么快速加入標準圖框？CAD打印圖紙時，為了規范圖紙，方便直接打印，我們需要加入標準圖框，如何在CAD圖紙中加入標準圖框呢？今天小編給大家介紹CAD布局界面加入標準圖框的方法，下面一起來看看詳細的教程。

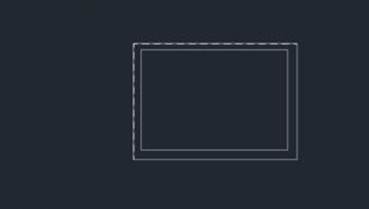

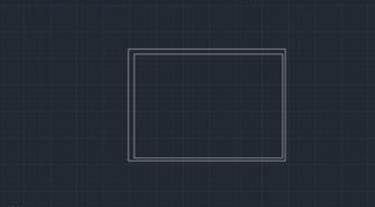

1、打開CAD，在CDA模板中建立標準圖框，以A2圖紙為例

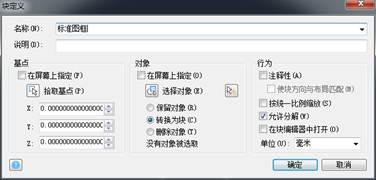

2、選擇圖框——按B鍵——設置標準圖框未塊并命名——確定
3、點擊布局進入——右鍵布局——頁面布置管理器——修改——選擇A2圖紙——確定

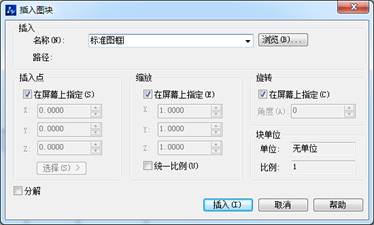

4、按I鍵——放入設置好的塊
5、按MV指定圖紙視口——按MS進入視口窗口中

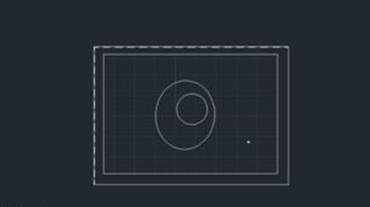

6、按Z——按S鍵——1/100XP設置圖紙比例——調整圖紙在圖框的位置——雙擊圖框外確定
7、右鍵圖框里——顯示鎖定——是——圖框設定完成——打印預覽
以上就是在CAD布局界面中加入標準圖框的教程，希望大家喜歡。
