CAD圖紙?jiān)O(shè)置不等比例縮放的教程

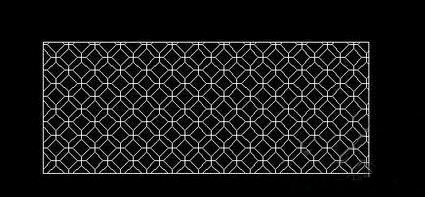

CAD圖紙?jiān)趺床坏缺壤s放？如下圖所示，想要將以下的圖紙按Y軸縮放，該如何操作呢？CAD怎么才能不按照比例縮放呢？下面我們一起來看看詳細的教程。

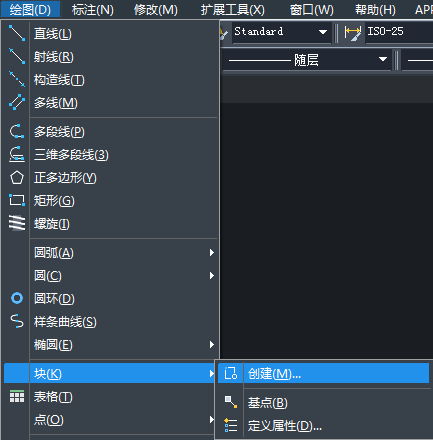

1、將這個圖案自定義成塊，點擊：繪圖→塊→創建，快捷鍵b。

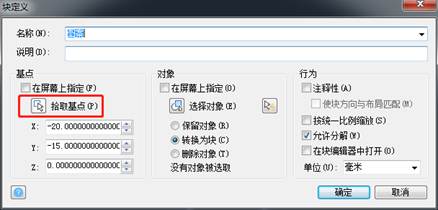

2、自定義塊時，需要先選中圖案的基點，便于作圖方便。如果不選，默認是坐標原點。
3、給圖案名一個名稱，然后點擊確定
5、雙擊一下剛才命名的圖案，發現這個圖案已經成塊了

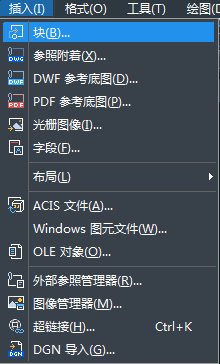

6、點擊：插入→塊，如圖所示

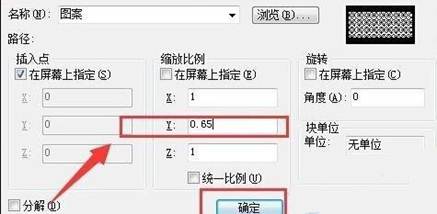

7、彈出如圖所示對話框，找到縮放比例。想要縮放的是Y軸，將Y軸的比例調小即可，設置好比例后，點擊確定。

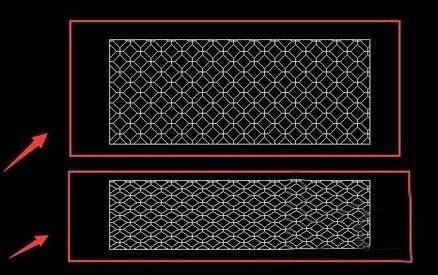

8、如圖所示對比效果，可以看到Y(jié)軸的比例成功縮小。
這里我們學習了CAD只縮放Y軸的教程，也就是不等比例縮放，希望大家喜歡！
