CAD怎么標注Φ尺寸及上下公差

CAD怎么標注Φ尺寸及上下公差？CAD標注中需要輸入Φ尺寸以及上下公差，怎么實現快速標注呢？想要在CAD中快速標注，有什么相關的標注快捷鍵呢？今天小編給大家介紹CAD快速標注Φ尺寸及上下公差的方法，下面是詳細的操作過程。

1、新建一個文本文檔，將下列字符復制其中保存，并將其后綴名改為LSP放到CAD子目錄下；

字符：

標注的快捷鍵

(DEFUN C:DD()(COMMAND "dimlinear"))

垂直標注公差

復制內容到剪貼板

(defun c:czc()

(setq p1 (getpoint "\n 請輸入標注起點:"))

(setq p2 (getpoint "\n 請輸入標注終點:"))

(setq d21 (cadr p1))

(setq d22 (cadr p2))

(setq d1 (getstring "\n 請輸入標注尺寸:"))

(setq d2 (abs (- d21 d22)))

(setq s (getstring "\n輸入上公差：") x (strcat "^" (getstring "\n輸入下公差：")))

(if (= s "0") (setq s " 0"))

(if (= x "^0") (setq x "^ 0"))

(if (/= d1 "")

(setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))

(command "dimlinear" "ve" p1 p2 "T" dd)

)

2、加載lisp文件，加載完成后，重啟CAD軟件。

3、標注步驟：

1）在輸入欄輸入快捷鍵CZC；

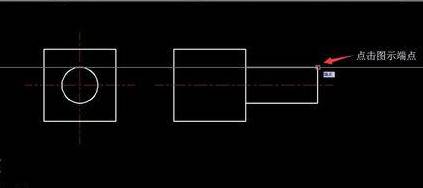

2、點擊要標注的上端點；

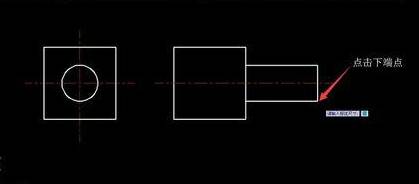

3）點擊要標注的下端點；

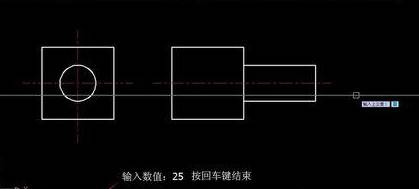

4）輸入要標注的尺寸；（若為默認尺寸，該步驟則右鍵點擊）

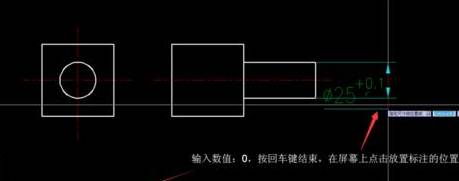

5）輸入上公差數值，按回車鍵結束；

6）輸入下公差數值，按回車鍵結束；

7）點擊放置標注的位置，標注完成。

以上就是CAD快速標注Φ尺寸及上下公差的教程，很簡單，感興趣的朋友可以嘗試操作一下。

推薦閱讀：CAD制圖初學入門

推薦閱讀：CAD填充
