中望CAD中怎么畫一個黑白太極圖形？ CAD制圖很簡單，新手也可以畫出許多好看的圖案，下面小編教大家畫一個黑白太極圖形，主要是由圓構成的，下面我們一起來看看CAD制圖的詳細教程。

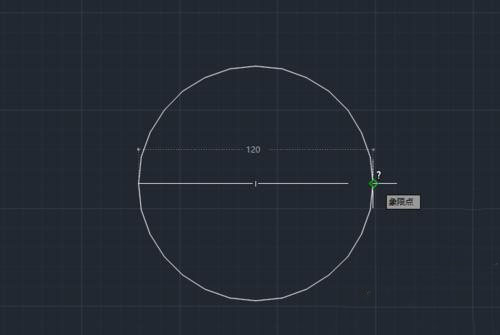

1、打開CAD軟件，首先我們畫一個半徑為60的一個圓，打開對象捕捉設置，勾選我們要用到的點，分別是圓心、端點、象限點，設置完成以后點擊確定。
2、回到繪圖界面，在大圓里面我們需要畫2個半徑為30的小圓。利用對象捕捉和圓工具中的兩點模式，先捕捉大圓圓心，然后鼠標移動捕捉到大圓左邊的象限點，畫出第一個小圓，重復此步驟畫出另外一個圓。

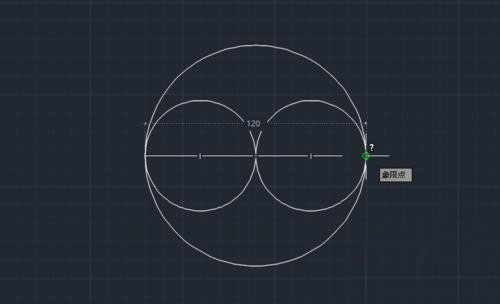

3、畫好以后三個圓兩兩相切，我們用di命令測量一下每個圓的直徑。兩個小圓直徑都是60，大圓直徑為120.

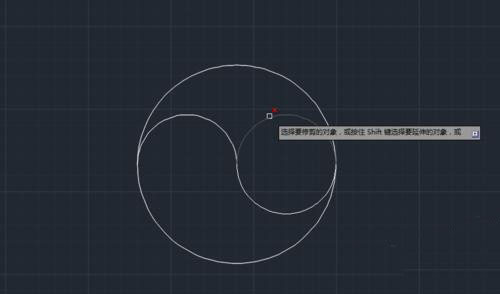

4、接下來我們使用修剪工具，點擊修剪工具，再按一下enter鍵或者單擊一下鼠標右鍵，然后移動到小圓上如圖進行修剪。

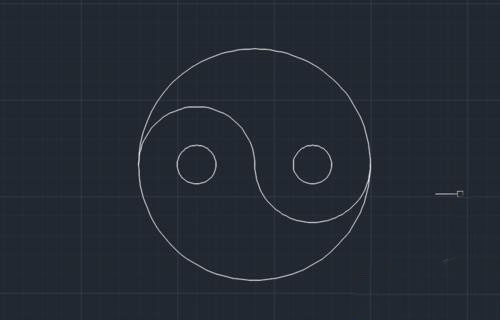

5、完成以后找到兩個小圓的圓心，再畫2個半徑為10的小一點的圓。這樣太極的輪廓已經出來了。

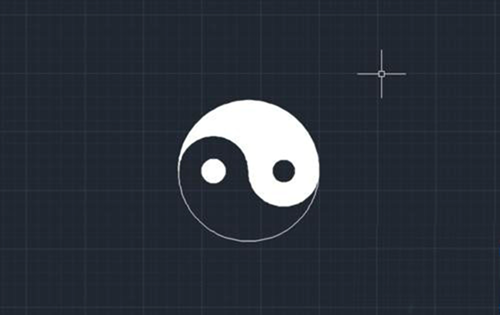

6、下面我們要給輪廓上色，在視圖里面點擊工具選項板，打開以后找到圖案填充。點擊一下圖案中的實體填充，然后在要上色的地方單擊一下。

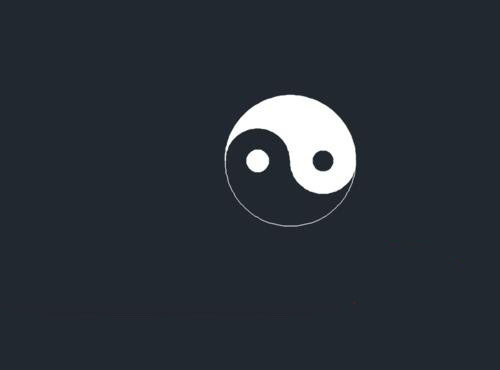

7、關閉圖形柵格，來看一下最后的結果，太極圖已經全部完成了。這里填充了白色的圓和大圓白色的一半，另外一半是背景色是黑灰色，當然也可以在圖案填充里面找到喜歡的顏色進行填充。
這樣一個黑白太極圖形就繪制完成啦，很簡單，感興趣的朋友趕緊動手嘗試畫一下吧。
