CAD如何進行差集運算呢？差集，就是一個面域減去另一個面域或者一個實體減去另一個實體的運算。今天小編先為大家講解CAD幾何體的實體差集運算，下面通過立方體中挖去一個圓柱體的例子來講解，大家一起來看看箱子的教程。

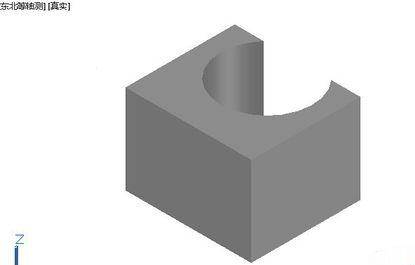

如圖所示，這個零件是一個長方體，挖去一個圓柱體而構成的，因此可以使用差集命令來運算。

CAD幾何體的實體差集運算

1、首先打開CAD軟件，設置工作空間為三維建模模式，單擊菜單欄的視圖命令，選擇東北等軸測，按功能鍵F7隱藏柵格。

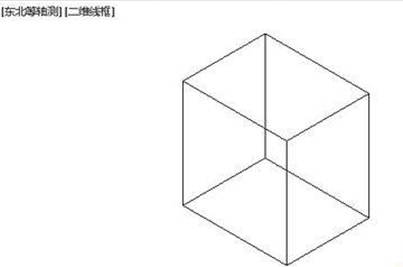

2、點擊菜單欄中的【繪圖】》【實體】》【長方體】，在畫圖區畫出一個長方體。

CAD幾何體的實體差集運算

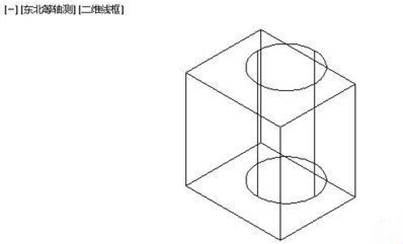

3、單擊柱體工具下拉三角，找到圓柱體工具。在長方體內部畫一個圓柱體，圓柱體有一部分在長方體外部。

CAD幾何體的實體差集運算

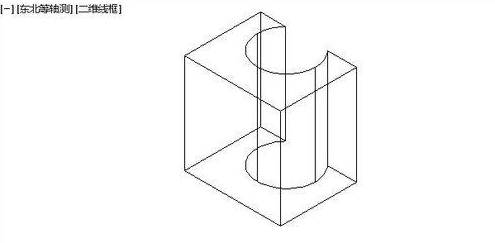

4、差集運算：在底部的命令編輯窗口輸入差集運算命令SUBTRACT，回車確認。然后單擊要被減去的實體，即長方體，回車。再單擊需要減去的實體，即圓柱，回車確認。這樣就得到差集實體了。

CAD幾何體的實體差集運算

5、渲染圖形：?jiǎn)螕翡秩竟ぞ?，等待一?huì)就渲染完成，如下圖顯示的圖形。

CAD幾何體的實體差集運算



以上就是CAD幾何體的差集運算方法啊，通過實體差集運算得到一個長方體挖去圓柱體的圖形，最后通過渲染得到立體美觀的圖案。
