CAD中的多邊形怎么變回圓形
CAD中的多邊形變成圓形該怎么設置？CAD制圖中，我們畫好了一個圓形，第二次打開文件時卻顯示成多邊形，這是怎么回事呢？怎么把CAD中的多邊形變回圓形，下面小編給大家講講CAD多邊形還原成圓形的方法。
方法一：

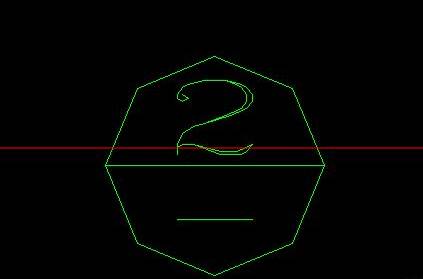

1、打開CAD軟件，打開圖紙，如下圖所示，本來是一個圓，卻變成了多邊形。

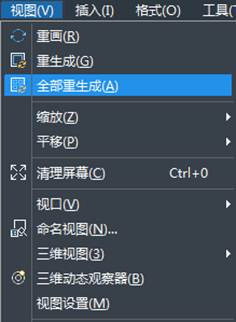

2、點擊視圖——全部重新生成，如圖所示。如果你是點擊重生成，則是還原其中一個圓，點擊全部重新生成，則是全部的多邊形圓都會還原。或者輸入快捷鍵re——空格，也可以使所有的多邊形圓還原。

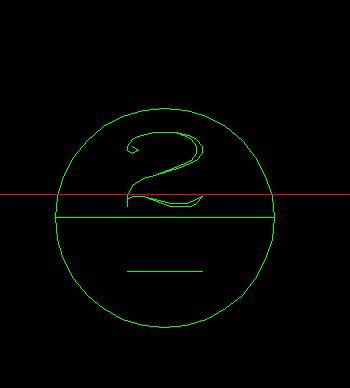

3、之后圓就還原了，如圖所示。
方法二：
1、點擊工具——選項，或者是快捷鍵op。

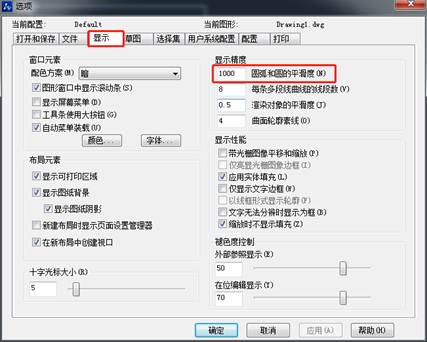

2、在顯示里面有個顯示精度，數值越大則圓就顯示的越圓，可以根據情況調節，如圖所示。
以上就是CAD圓形顯示為多邊形后，變回圓形的方法介紹，以上兩種方法都可以達到目的，希望對大家有所幫助。
