CAD中如何修改圖層的顏色
CAD中如何修改圖層的顏色? 在使用CAD繪制圖形時，我們常常需要使用圖層，如果圖層較多時，我們就需要給圖層添加顏色以便于區別，接下來就看看小編為大家提供的方法吧
1、首先,正常打開中望CAD軟件
2、在常用菜單里找到圖層特性選項，如圖所示：

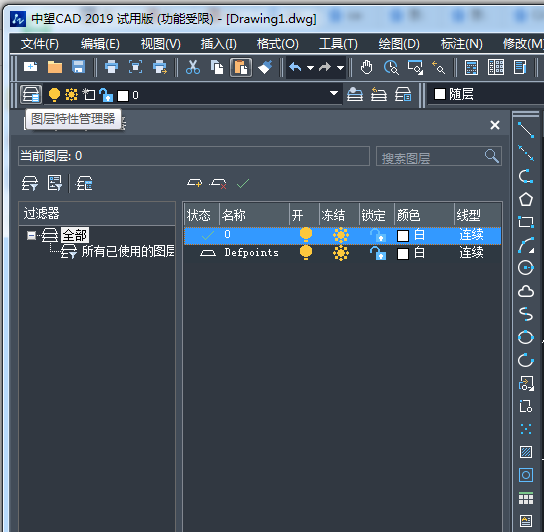

3、點擊圖層特性選項彈出圖層特性對話框，如圖所示：

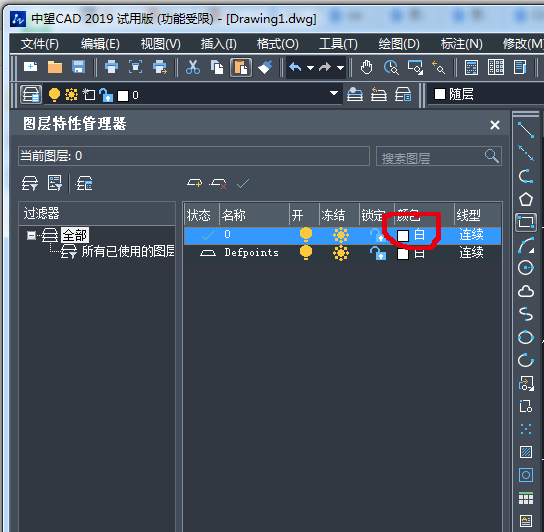

4、在圖層特性對話框里找到圖層里的顏色選項，如圖所示：

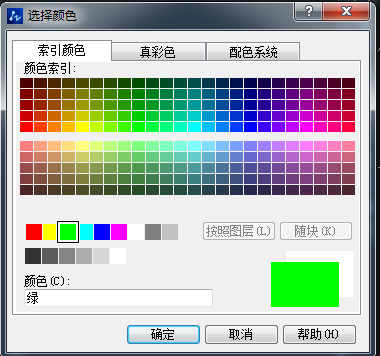

5、點擊顏色選項，在彈出的顏色選擇對話框里選擇一種顏色，如圖所示：

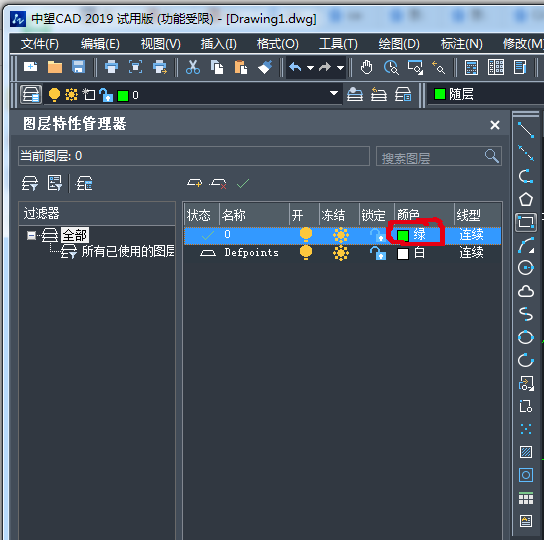

6、選擇好顏色之后點擊確定，就可以看到此時圖層的顏色就變成選擇的顏色了，如圖所示：

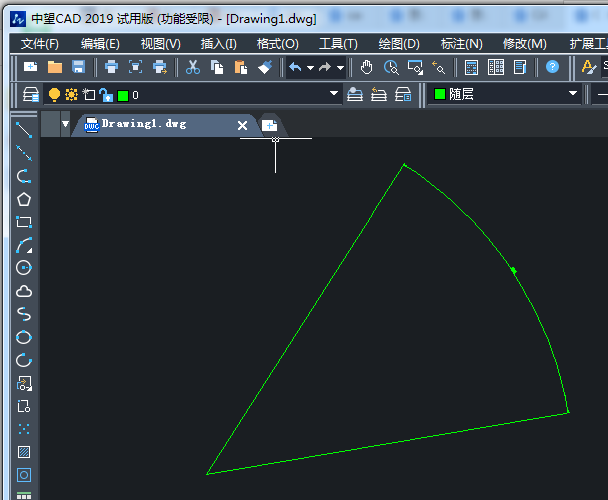

7、之后，執行直線命令在繪圖區里繪制圖形時，可以看到繪制的圖形就變成我們選擇的顏色了，如圖所示：
