CAD中圖形縮放后如何保持標注大小不變

CAD中圖形縮放后如何保持標注大小不變？

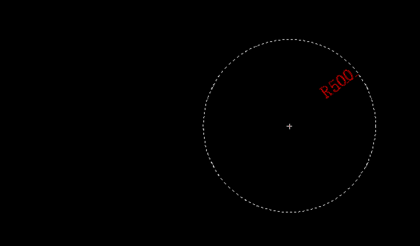

1、首先，打開圖，并全選（包括標注），再進行縮放，且記住縮放的比例因子

CAD中圖形縮放后如何保持標注大小不變

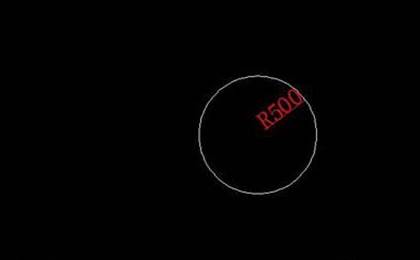

2、下圖是縮小了一倍的圖，其標注也縮小了一倍

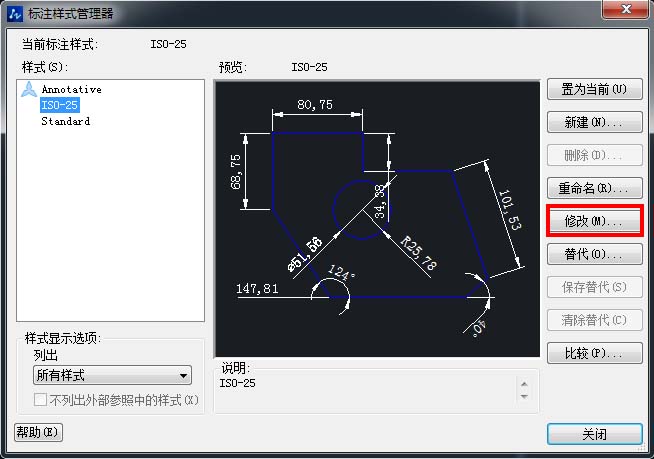

3、接著，在上方菜單欄中點擊標注并打開標注樣式，再點擊“修改”

CAD中圖形縮放后如何保持標注大小不變

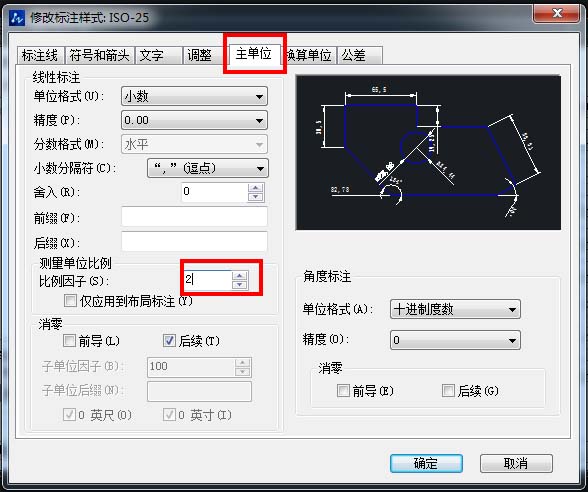

4、然后，把默認的比例因子“1”改成前面縮放比例因子的倒數，如下圖輸入1/0.5，即 “2”，再點擊確定

CAD中圖形縮放后如何保持標注大小不變

5 、到此就完成了

CAD中圖形縮放后如何保持標注大小不變
