CAD中如何連接兩條直線合并成一條
在CAD使用過程中, 如何連接兩條直線合并成一條?小編接下來利用“pe”命令為大家講解簡單的步驟方法.

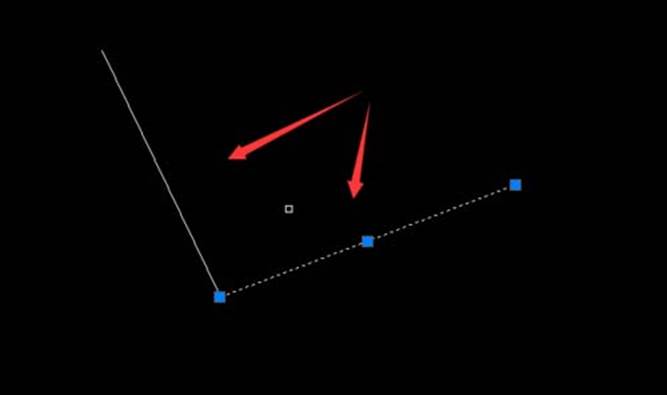

1、首先,打開CAD軟件,有下圖所示的兩條獨立的線段

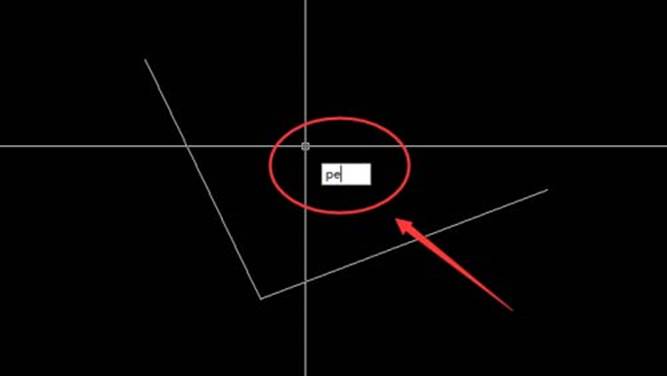

2、接著,直接輸入命令“pe”，并回車

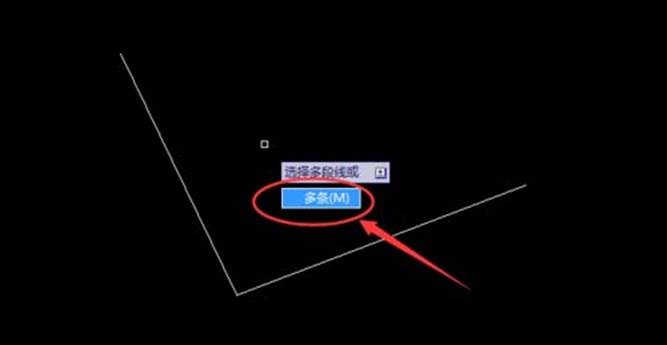

3、然后,輸入快捷命令 “m”

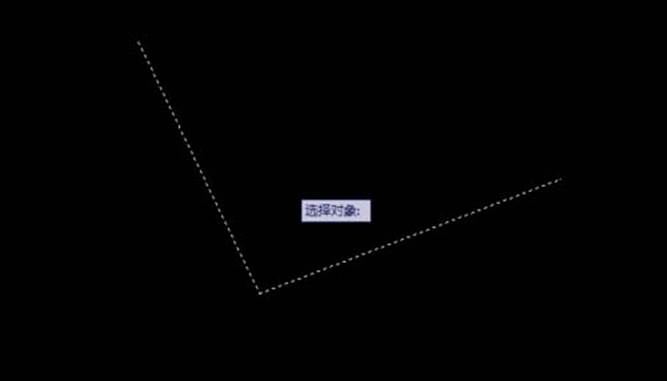

4、分別點擊選中兩條直線后回車

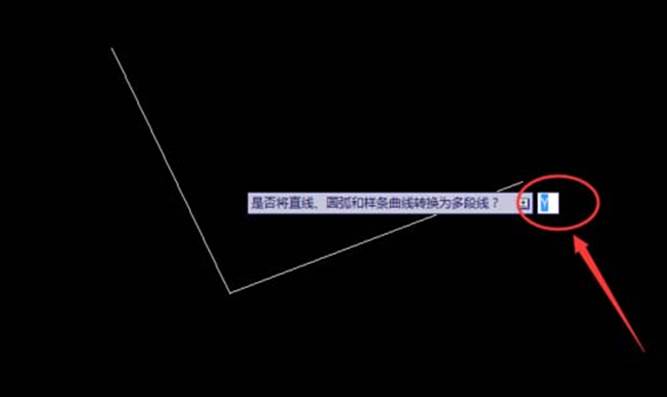

5、出現提示，默認為“y”，再回車
6、選擇合并

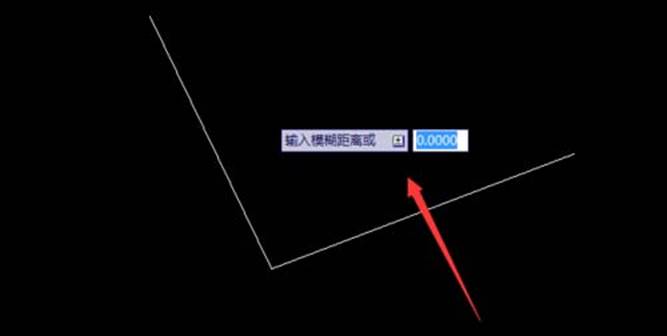

7、輸入模糊間距，默認為0，再回車

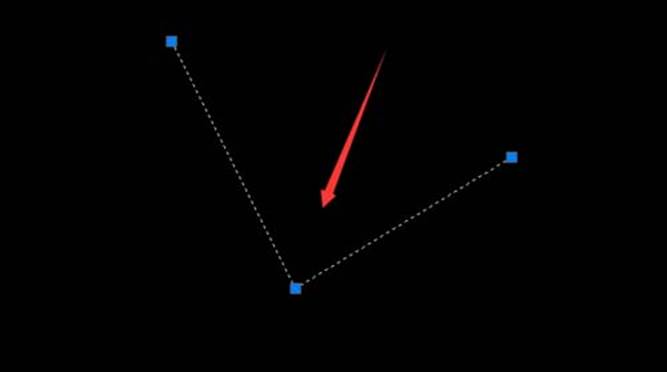

8 、最后,按“esc”鍵退出編輯，已完成連接兩條直線
