CAD如何把圖紙比例尺改為1:300? 那么接下來跟著小編一起來學習如何修改CAD圖紙的比例尺

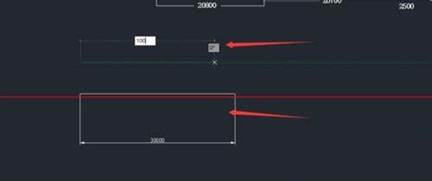

1、首先,繪制一張比例尺的圖,此時標注的比例為1:1的比例尺

2、接著,點擊上方的標注、再在下拉列表中的標注樣式

CAD如何把圖紙比例尺改為1:300

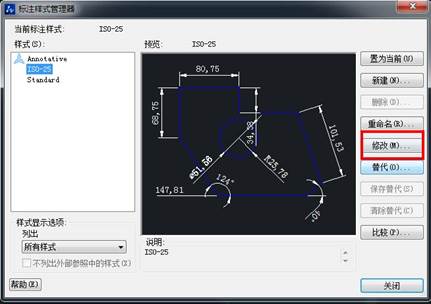

3、然后,在樣式管理器中選擇修改

CAD如何把圖紙比例尺改為1:300

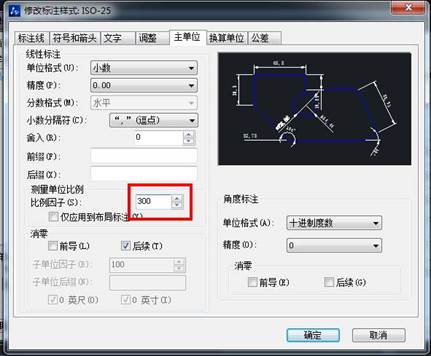

4、最后,在樣式管理器中選擇”主單位”,并把測量單位比例的比例因子調(diào)整到300

CAD如何把圖紙比例尺改為1:300

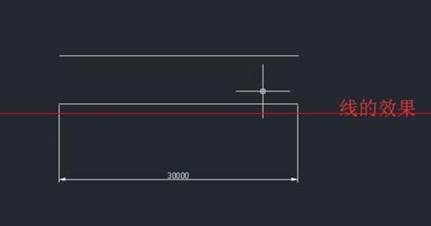

5、進行測試,繪制一條單位為100的線,再進行標注

CAD如何把圖紙比例尺改為1:300

6、則會看到標注的單位30000

CAD如何把圖紙比例尺改為1:300
