在CAD的使用中，有時候要用到實心圓。那究竟該如何繪制出實心圓呢？
下面小編給大家簡單介紹一下畫出實心圓的方法
1、首先，大家打開中望CAD軟件
2、畫圓：點擊“繪圖”-“圓”按鈕，這里選擇了圓、半徑的方法畫圓?；蛘咧苯影唇缑孀筮叺漠媹A按鈕，畫圓。根據命令行的提示選定圓心和半徑長度

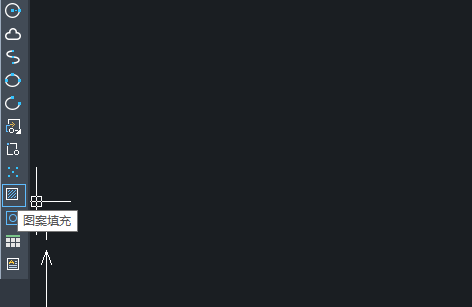

3、填充圓：點擊界面左側的圖案填充按鈕，系統會彈出“填充”的對話框

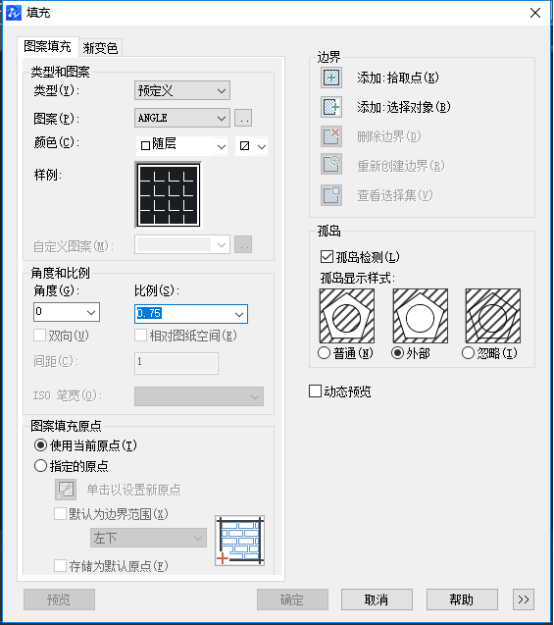

4、在“填充”對話框里，我們找到比例選項，根據自己的需要選擇比例，比如說0.75。再點擊右側的“添加：拾取點”按鈕，系統會回到CAD繪圖的界面

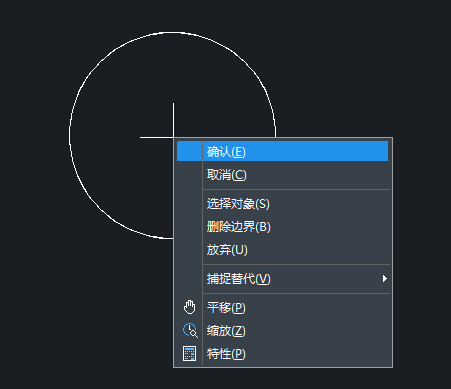

5、任意點擊圓的一點，再點擊鼠標的右鍵，點擊“確定”按鈕，然后在“填充”對話框里直接點擊“確定”按鈕

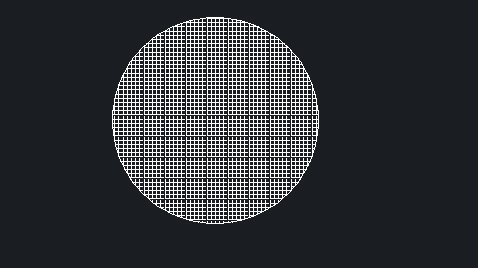

6、這樣，一個實心圓就繪制好啦
