中心線的使用，往往能提升繪圖的效率，那大家知道如何繪制出矩形的中心線嗎？
今天小編就來給大家簡單介紹一下繪制矩形中心線的方法
1、首先，大家打開中望CAD軟件

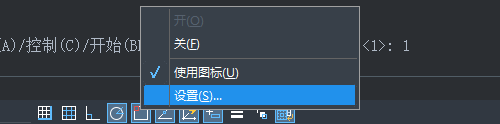

2、找到界面下方的“對象捕捉”功能，點擊鼠標右鍵，點擊“設置”按鈕

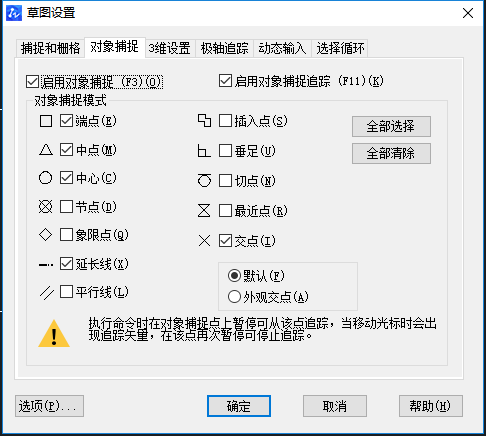

3、在CAD軟件彈出來的“草圖設置”對話框里，我們勾選上“中點”按鈕
4、點擊界面下方的“正交模式”按鈕，啟動正交模式

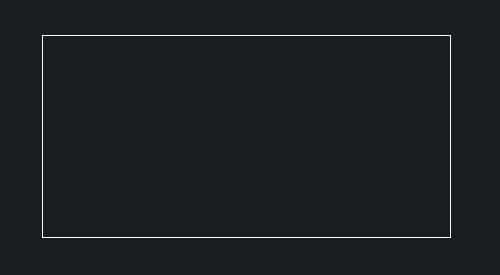

5、點擊界面左方工具欄的“矩形”按鈕，繪制出一個矩形出來

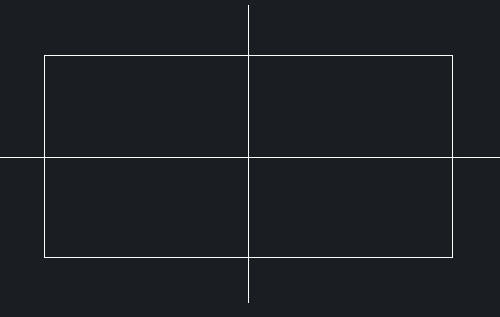

6、點擊界面左方工具欄的“直線”按鈕，指定矩形四條邊的中點畫出兩條線

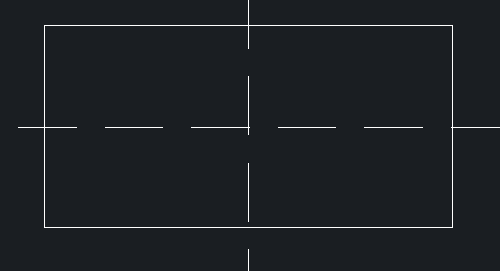

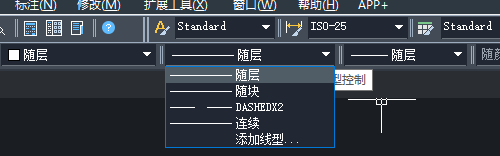

7、點擊“特性”中的“線型”按鈕，我們設置合適的線型
8、這樣，矩形的兩條中心線就完成了
