CAD準確提取坐標技巧
在CAD繪圖時，如何能快速準確的提取坐標數據呢？
1.首先，我們打開CAD軟件，插入需要提取坐標的圖紙。

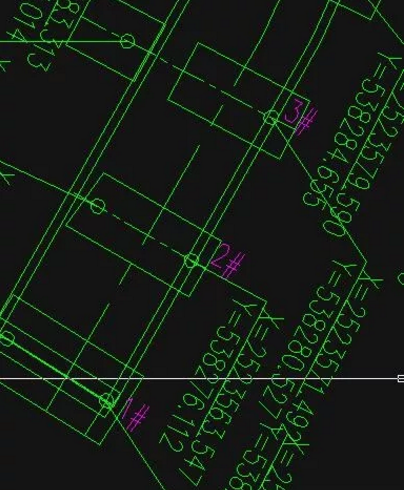

2.我們在圖紙中對需要進行標注坐標的點進行編號。

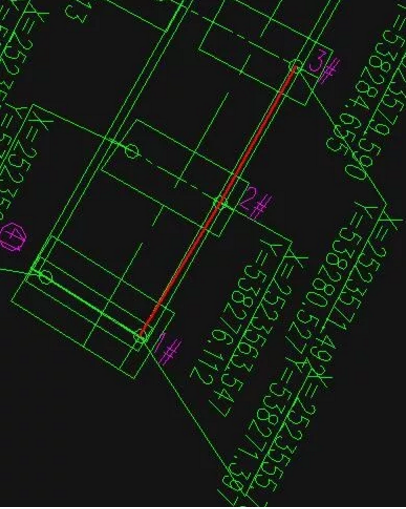

3.然后，我們用多段線把這幾個點位連接起來（運用捕捉可以準確定位到這幾個圓的圓）。

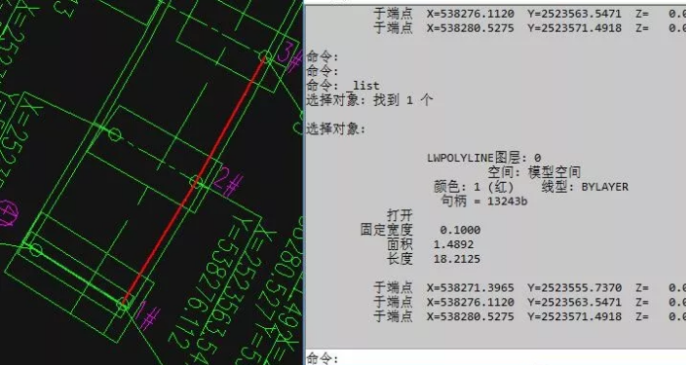

4.在命令行中輸入LI，選中上面地多段線，回車。
5.這樣坐標已經自動提取完成了。然后，我們再把這些數據復制到excel表格里粘貼并進行轉換就可以保證數據的準確無誤了。
