CAD對比修改前后的圖形技巧
1.首先，我們打開CAD軟件。

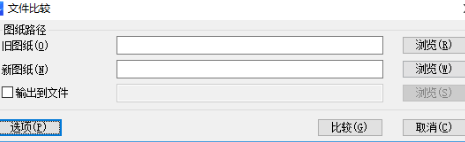

2.命令行里輸入“FCMP”然后會彈出“文件比較對”對話框。

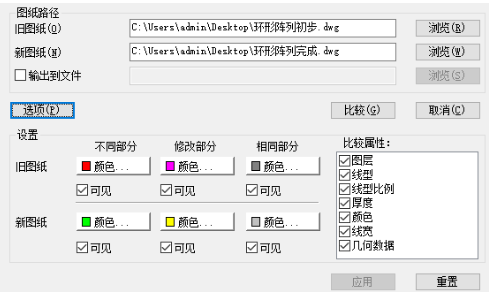

3.然后我們插入要比較的新舊兩張圖紙，點擊“選項”找到“比較屬性”，之后我們可以根據自己需要比較的條件來勾選。
4.勾選后，點擊“比較”

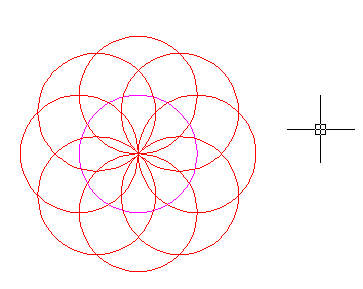

舊圖：

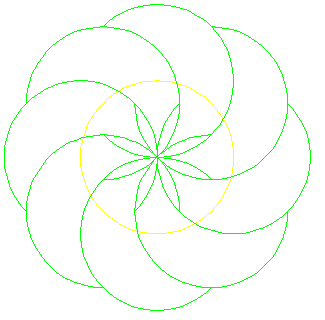

新圖：
