CAD圖案填充編輯技巧

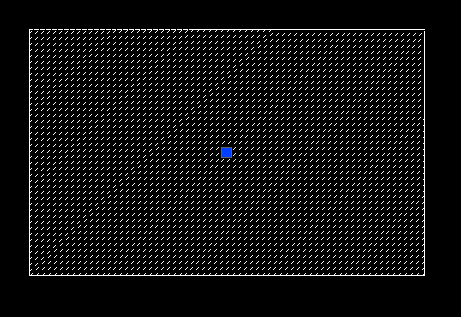

覺得自己填充的圖案不滿意怎么辦？我們?cè)撊绾稳ゾ庉嬇c修改，如下圖中的矩形：
1.我們可以通過屬性面板修改。

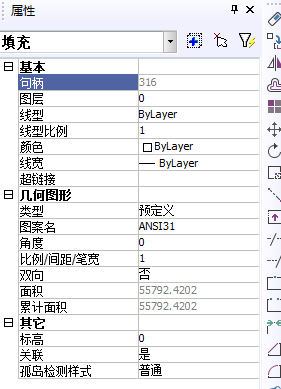

2.我們點擊填充內容然后就可以在右邊的邊框上的屬性面板上看到圖案的屬性，我們可以在屬性面板上對填充的圖案的顏色線寬，圖案類型進行修改；如果點擊填充圖案沒有彈出屬性面板也可以按快捷鍵“ctrl+1”彈出屬性面板。

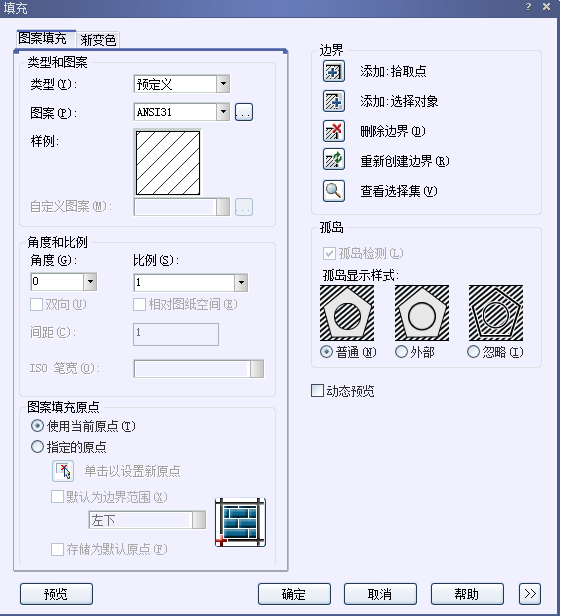

3.我們也可以通過輸入命令“HATCHEDIT”，進入填充屬性面板，在里面進行更精細的修改。如角度、比例、填充樣式等。
