CAD怎樣設計平面圖？
我們?cè)?a href="http://www.zygsmxl.cn/" target="_blank">CAD軟件繪圖過程中，怎么去繪制立體平面圖呢？
1.我們先打開CAD軟件。
2.然后用直線命令在繪圖區域繪制一個三角形。

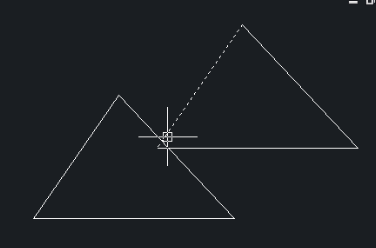

3.我們輸入“COPY”命令，將原始三角副本移動到某一位置.

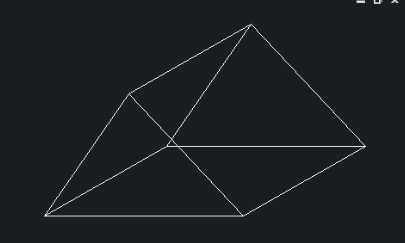

4.我們?cè)儆弥本€命令連接兩個三角形的三個角點。

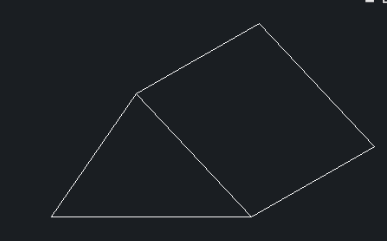

5.然后，我們刪除多余的線條，這樣就可以得到一個立體圖。

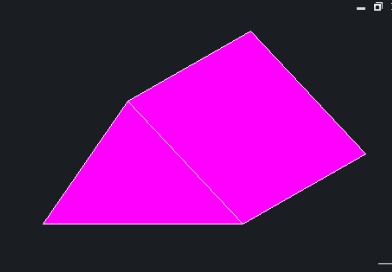

6.最后我們可以用其他顏色填充三棱柱的表面，區別于CAD繪圖區域的黑色背景，
可以更清晰地看到這個三棱柱。使用“圖案填充-顏色“命令，選擇自己喜歡的顏色進行填充，效果如下圖。
