CAD圖層轉換器功能的用法
圖層轉換器在CAD中可以用于設置顯示指定圖層，“LAYTRANS”命令在CAD軟件中是啟動“圖層轉換器”的對話框。有了它我們就能快速啟動圖層轉換器，這樣使我們?cè)诶L圖區域顯示指定圖層的操作起來就快一點。
1.首先，我們打開CAD軟件。
2.我們?cè)诿钚休斎?LAYTRANS命令，回車。

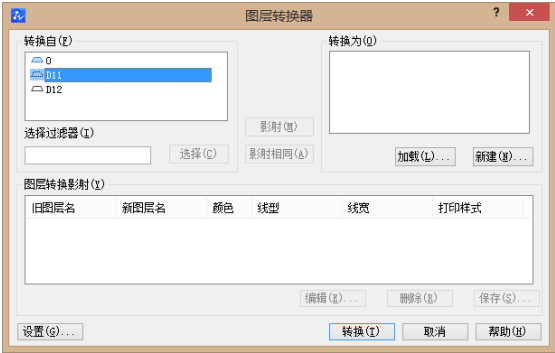

3.這樣系統會自動打開“圖層轉換器”，我們點擊“設置”選項 。

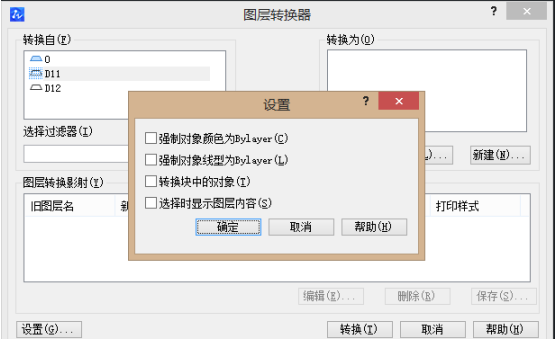

4.我們?cè)凇霸O(shè)置”對話框中，在下圖所示的復選框內容。假若我們需要顯示出圖形里選定層上的對象時，我們勾選上“選擇時顯示圖層內容”的復選框。這樣，CAD軟件的繪圖區域就只會顯示我們?cè)凇皥D層轉換器”對話框里選擇的圖層。
這樣我們就設置完成了，方法是不是很簡單！
